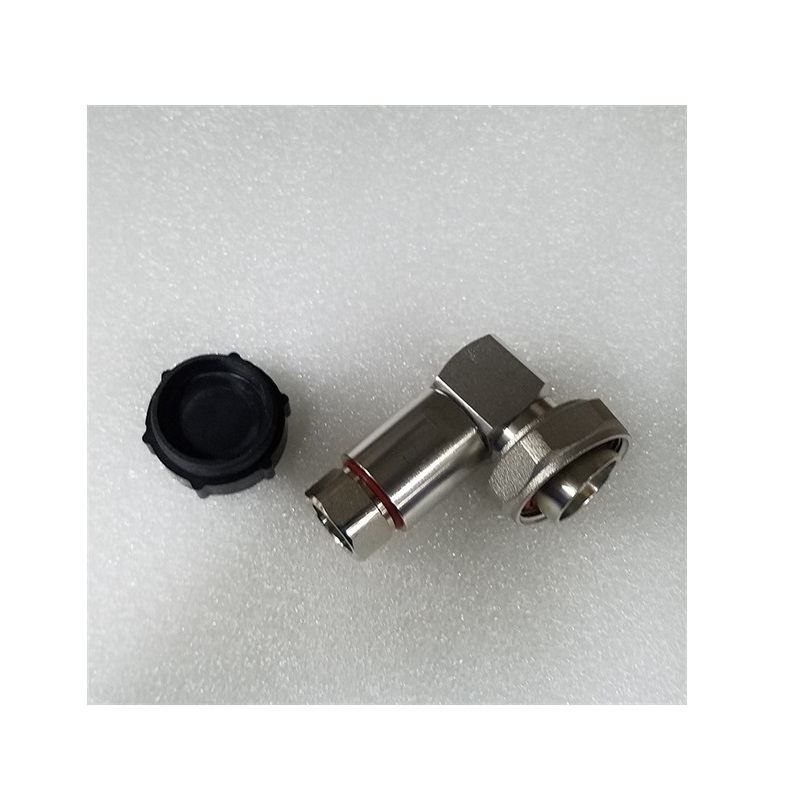

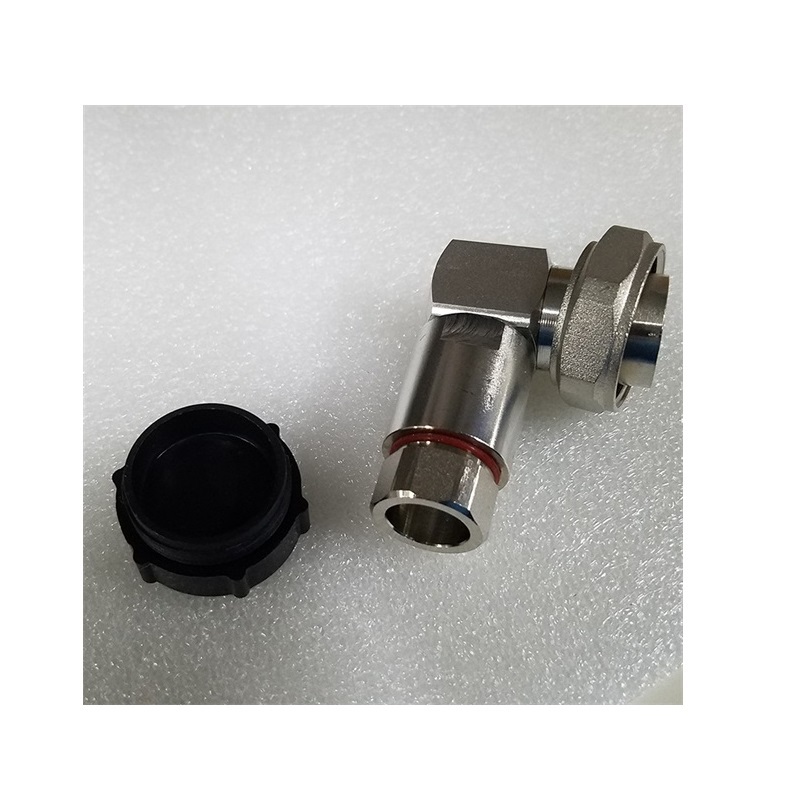

موصل RF DIN ذكر بزاوية قائمة 7/16 لكابل Superflex 1/2

موصل ترددات لاسلكية من نوع DIN ذكر بزاوية قائمة 7/16 توفر أداءً فائقًا لكل من فقدان العودة وتشوه التشكيل البيني.

البند رقم.:
MNRC-1/2-DM
المنتج خطابيهما:
China
ميناء الشحن:
Shanghai/Ningbo/Shenzhen

التحقيق الآن

تفاصيل المنتجات

نظرة عامة على المنتج

ال MNRC-1/2-DM هو طاقة عالية مشبك مستقيم ذكر DIN 7/16 موصل الترددات اللاسلكية مصمم لـ كابلات محورية 1/2 بوصة تتميز هذه السلسلة 7/16 (DIN) بآلية ربط لولبية متينة، وهي مصممة خصيصًا للتطبيقات التي تتطلب قدرة عالية على تحمل الطاقة، مثل أنظمة البث، ومراقبة الرادار، وبنية محطات البث الأساسية. نسبة الموجة الموقوفة المنخفضة ≤ 1.10 بفضل خصائصه الممتازة في منع تسرب الهواء، يضمن هذا الموصل الحد الأدنى من التوهين وانخفاض التشويش البيني (PIM) في بيئات الترددات متعددة النطاقات. يوفر هذا الموصل حلاً اقتصادياً وعالي الموثوقية في الوقت نفسه لمجالات اتصالات الميكروويف الحساسة.

المواصفات الفنية والميكانيكية

عنصر المعلمة	تفاصيل المواصفات
رقم الموديل	MNRC-1/2-DM
معيار الواجهة	وفقًا للمعيار IEC 60169-4
المعاوقة المميزة	50 أوم
نطاق التردد	تيار مستمر - 3 جيجاهرتز
جهد تحمل العازل	≥ 4000 فولت RMS، 50 هرتز، عند مستوى سطح البحر
المقاومة العازلة	≥ 10000 ميجا أوم
مقاومة التلامس	مقاومة المركز ≤ 1.0 ملي أوم / مقاومة المحيط ≤ 0.30 ملي أوم
نسبة الموجة المرتدة	≤ 1.10
المتانة (دورات التزاوج)	≥ 500 دورة
مادة الهيكل والطلاء	طلاء من النحاس الأصفر / النيكل أو ثلاثي السبائك
مادة عازلة	مادة PTFE
قائد المركز	طلاء برونزي فوسفوري أو طلاء فضة
صامولة التوصيل	نحاس نيكل
نطاق درجة الحرارة	من -40 درجة مئوية إلى +85 درجة مئوية

الأسئلة الشائعة

س1: لماذا يفضل استخدام واجهة 7/16 DIN لمحطات البث والمحطات الأساسية؟: أ: الـ موصل DIN 7/16 يتميز هذا الموصل بحجمه الأكبر ومتانته العالية مقارنةً بموصلات النوع N، مما يسمح له بتحمل مستويات طاقة أعلى بكثير وتوفير أداء فائق في مجال التشويش البيني (PIM). كما يضمن وصله الملولب إحكامًا تامًا للهواء، وهو أمر بالغ الأهمية لأجهزة الإرسال الخارجية عالية الطاقة.
س2: ما هي فائدة جهد العزل الكهربائي ≥ 4000 فولت في هذه السلسلة؟: أ: أ 4000 فولت RMS يشير هذا التصنيف إلى قوة عزل استثنائية. في أنظمة البث التلفزيوني والإذاعي عالية الطاقة، يمنع هذا الانهيار الكهربائي والتقوس، مما يضمن سلامة واستمرارية نقل الإشارة تحت تأثير الفولتية العالية.
س3: كيف يؤثر معدل الموجة الموقوفة ≤ 1.10 على كفاءة النظام الخاص بي؟: أ: أ نسبة الموجة المرتدة المنخفضة (≤ 1.10) يعني ذلك كفاءة عالية للغاية في مطابقة المعاوقة. وهذا يقلل من كمية الطاقة المنعكسة إلى المصدر، مما يزيد من إنتاجية الإشارة إلى الهوائي ويمنع توليد الحرارة التي قد تتلف كابل التغذية أو جهاز الإرسال.
س4: لماذا يتم استخدام طلاء الفضة (Ag) على الموصل المركزي؟: ج: يتميز الفضة بأعلى موصلية كهربائية بين جميع المعادن. طلاء الفضة بفضل التلامس المركزي المصنوع من البرونز الفوسفوري، نحقق مقاومة تلامس ضئيلة (≤ 1.0 mΩ)، وهو أمر ضروري للحفاظ على التوهين المنخفض وتقليل التداخل السلبي (PIM).
س5: هل يمكن استخدام هذا الموصل في أنظمة الاتصالات الرادارية والميكروية؟: ج: بالتأكيد. تصميمه الميكانيكي المتين، وموثوقيته العالية، وأداؤه الممتاز في الحماية، تجعله مثالياً لـ مراقبة الرادار ووصلات الميكروويف ، حيث تعتبر سلامة الإشارة ومتانتها في ظل الظروف الجوية القاسية (-40 درجة مئوية إلى +85 درجة مئوية) أمراً بالغ الأهمية.

صور تفصيلية للمنتج
