4.3-10 طرف توصيل ذكر قابل للضغط لكابل LMR240 RF

موصل RF ذكر 4.3-10 لكابل LMR240 يتميز بانخفاض التشويه التداخلي (PIM) وآلية اقتران لولبية، ومقاومة مميزة. مقاومته 50 أوم. يتميز هذا الموصل بنطاق تردد تشغيل واسع، واتصال موثوق، وأداء ممتاز في مقاومة الاهتزاز.

البند رقم.:
MNC-43/10M-J240
المنتج خطابيهما:
China
ميناء الشحن:
Shanghai/Ningbo/Shenzhen

التحقيق الآن

تفاصيل المنتجات

نظرة عامة على المنتج

ال MNC-43/10M-J240 هو موصل ذكر عالي الأداء 4.3-10 مصمم لتلبية المتطلبات الصارمة لمعدات شبكات الهاتف المحمول الحديثة. مُحسَّن خصيصًا لتوصيل وحدات الراديو عن بعد (RRU) إلى الهوائيات يدعم تصميمه الصغير وخفيف الوزن عملية تصغير مكونات الشبكات اللاسلكية المستمرة. ووفقًا لمعيار IEC 61169-54، يضمن هذا الموصل مطابقة ممتازة للمقاومة ويتميز بانخفاض فائق في استهلاك الطاقة. تصنيف PIM ≤-160 ديسيبل ، مما يوفر حلاً عالي السعة ومنخفض التداخل للبنية التحتية لشبكات الجيل الرابع والخامس.

المواصفات الفنية والميكانيكية

معلومات عامة
رقم الموديل	MNC-43/10M-J240
واجهة المستخدم	وفقًا للمعيار IEC 61169-54
المواصفات الكهربائية
المعاوقة المميزة	50 أوم
نطاق التردد	DC-3GHz
جهد تحمل العازل	≥2500 فولت RMS، 50 هرتز
المقاومة العازلة	≥5000 ميجا أوم
مقاومة التلامس المركزي	≤ 1.0 ملي أوم
مقاومة التلامس الخارجي	≤ 1.0 ملي أوم
نسبة الموجة المرتدة	≤ 1.12
PIM (@ 2*43dBm)	≤ -160 ديسيبل
فقد الإدخال	≤ 0.1 ديسيبل
المواصفات المادية والميكانيكية
مادة الهيكل / الطلاء	النحاس الأصفر / النيكل أو سبيكة ثلاثية
عازل	مادة PTFE
قائد المركز	طلاء برونزي فوسفوري / طلاء فضي
صامولة التوصيل	طلاء نحاسي / نيكل
متانة	≥ 100 دورة تزاوج
درجة حرارة التشغيل	من -40 إلى +85 درجة مئوية

الأسئلة الشائعة

س1: لماذا يُفضل استخدام موصل 4.3-10 لتوصيلات وحدة الراديو عن بعد (RRU) والهوائي؟: ج: يتطلب تصغير شبكات الهاتف المحمول مكونات أصغر حجماً وأخف وزناً. واجهة 4.3-10 يوفر حجمًا صغيرًا مع توفير أداء كهربائي فائق ووزن منخفض، مما يجعله المعيار لربط وحدات الراديو عن بعد بالهوائيات.
س2: ما الذي يجعل تصنيف PIM ≤-160dBc مثيرًا للإعجاب إلى هذا الحد؟: أ: تصنيف PIM لـ -160 ديسيبل يُعدّ هذا المستوى من التداخل منخفضًا للغاية، مما يشير إلى أن الموصل يكاد لا يُحدث أي تداخل في الإشارة. ويُعتبر هذا المستوى من الأداء بالغ الأهمية لشبكات الجيل الخامس والشبكات متعددة الموجات، حيث تُعدّ سلامة الإشارة أساسية للحفاظ على أقصى معدل نقل للبيانات.
س3: هل توجد آليات اقتران مختلفة متاحة لسلسلة 4.3-10؟: ج: نعم. يدعم تصميم 4.3-10 ثلاثة أنواع قابلة للتوصيل: أفسد ، قفل سريع (دفع وسحب) ، و برغي يدوي جميع أنواع المقابس الثلاثة متوافقة تمامًا مع أي موصل مقبس قياسي 4.3-10.
س4: كيف يؤثر فقد الإدخال ≤0.1 ديسيبل على النظام؟: أ: منخفض فقد الإدخال (≤0.1 ديسيبل) يعني ذلك فقدان الحد الأدنى من طاقة الإشارة أثناء مرورها عبر الموصل. وهذا يضمن توصيل طاقة جهاز الإرسال بكفاءة إلى الهوائي، مما يزيد من التغطية والأداء.
س5: ما هو جهد تحمل العازل لهذا الموصل؟: ج: تم تصنيف جهاز MNC-43/10M-J240 لـ جهد تحمل عازل كهربائي ≥ 2500 فولت RMS مما يضمن السلامة والعزل الموثوق حتى في ظل ارتفاعات الجهد العالية في البيئات الخارجية الصعبة.

صور تفصيلية للمنتج

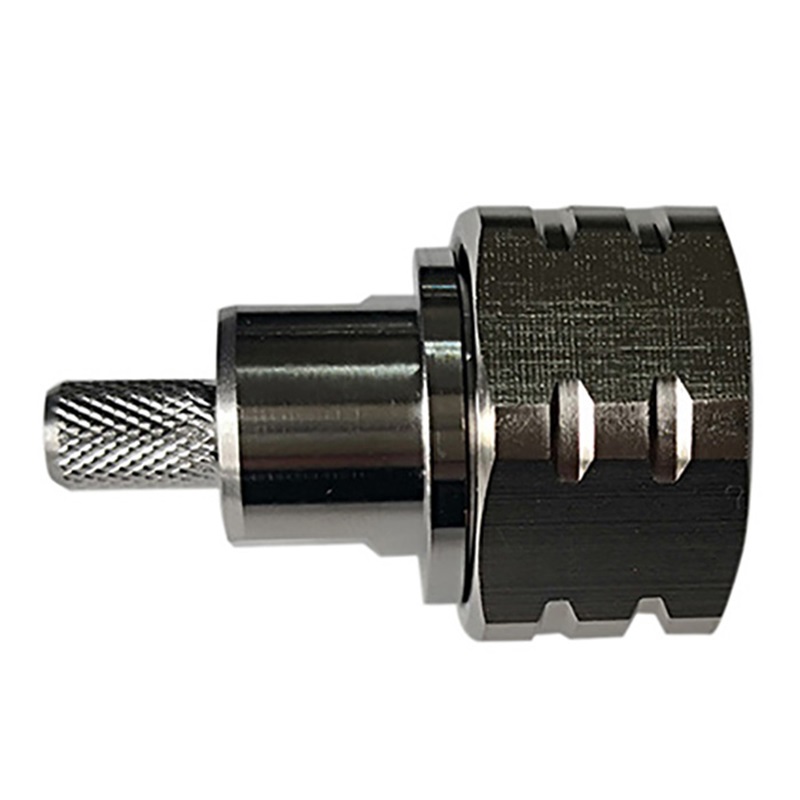

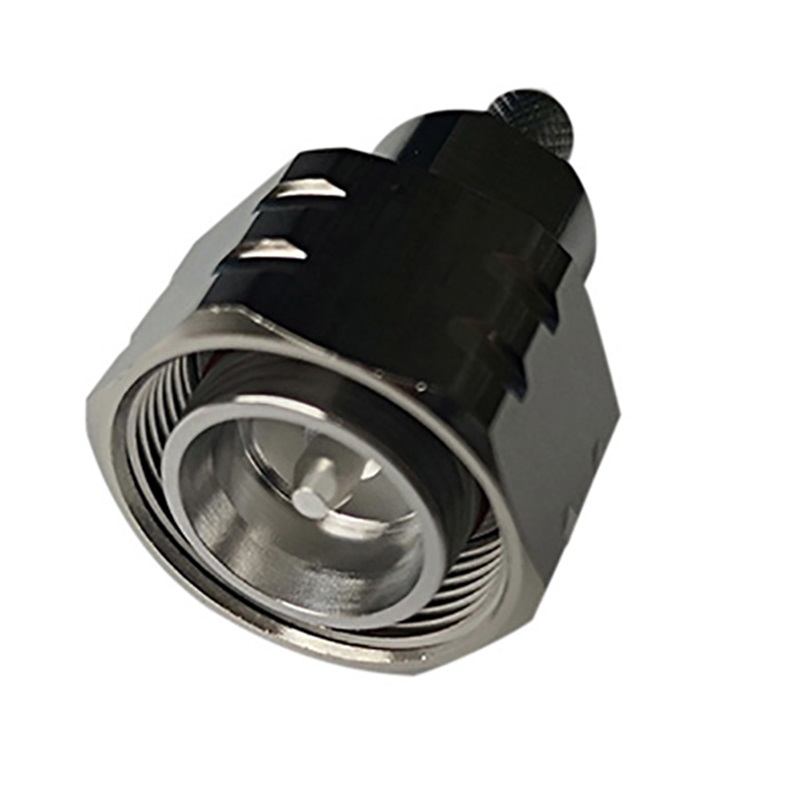

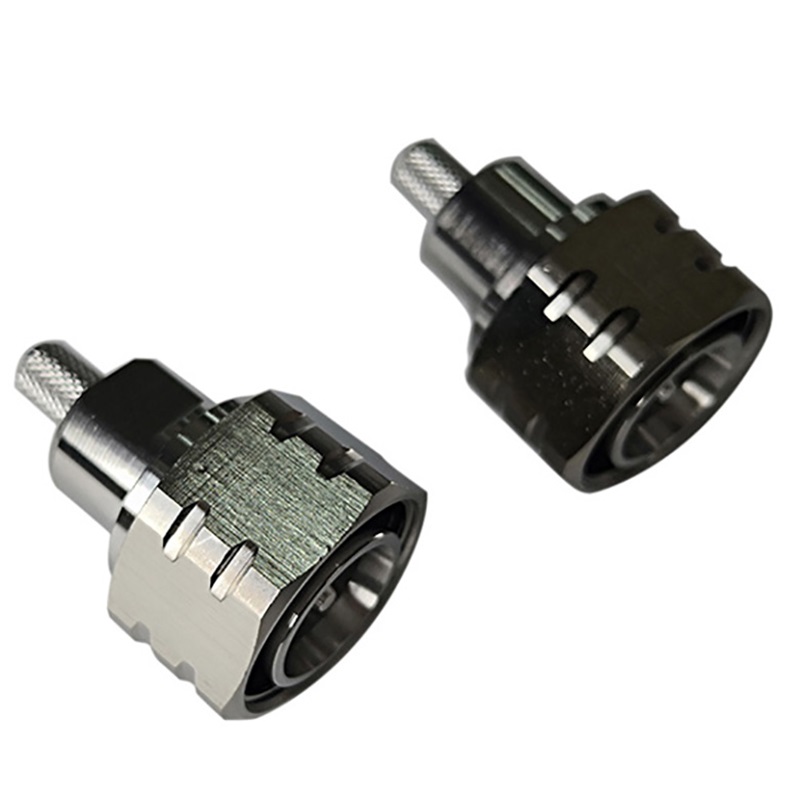

4.3-10 Male Crimp for LMR240 Cable RF Connector
