نظرة عامة على المنتج

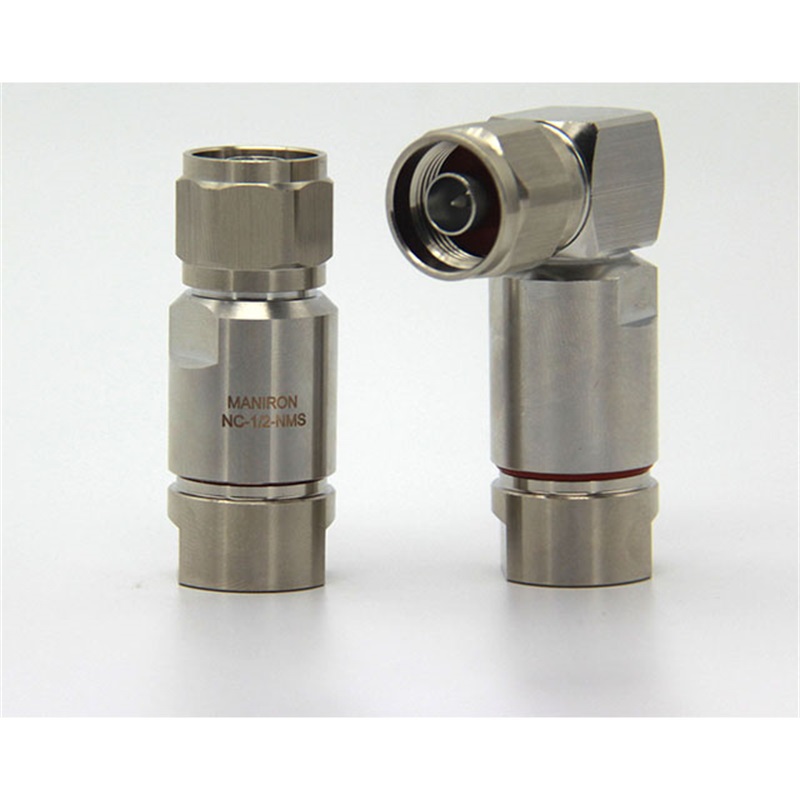

ال MPRC-1/2-NM هو موصل محوري مستقيم من نوع N-Male مصمم بدقة عالية للاتصالات عالية الأداء و مشاريع IBS . العمل من من التيار المستمر إلى 3 جيجاهرتز يتميز هذا الموصل بمطابقة استثنائية للمقاومة ونسبة موجة واقفة منخفضة. ويستخدم آلية توصيل لولبية متينة لضمان اتصال آمن ومنخفض الفقد. وهو متوافق مع مجموعة واسعة من أنواع الكابلات، بما في ذلك الكابلات المرنة وشبه الصلبة والمموجة، مما يجعله خيارًا متعدد الاستخدامات للبنية التحتية التي تتطلب موثوقية عالية وأداءً ممتازًا في مجال التشويش السلبي.
المواصفات الفنية والميكانيكية
| عنصر المعلمة | تفاصيل المواصفات |
|---|---|
| رقم الموديل | MPRC-1/2-NM |
| معيار الواجهة | وفقًا للمعيار IEC 60169-16 |
| المعاوقة المميزة | 50 أوم |
| نطاق التردد | DC-3GHz |
| جهد تحمل العازل | ≥2500 فولت RMS، 50 هرتز |
| المقاومة العازلة | ≥5000 ميجا أوم |
| مقاومة التلامس المركزي | ≤1.0 ميجا أوم |
| مقاومة التلامس الخارجي | ≤0.25 ميجا أوم |
| نسبة الموجة المرتدة | ≤1.15 |
| المتانة (دورات التزاوج) | ≥500 دورة |
| صفائح الهيكل | نحاس نيكل أو سبيكة ثلاثية |
| مادة عازلة | مادة PTFE |
| طلاء الموصل المركزي | برونز الفوسفور أو الفضة |
| مادة صامولة التوصيل | نحاس نيكل |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +85 درجة مئوية |
الأسئلة الشائعة
- س1: ما هي تصنيفات PIM التي يدعمها هذا الموصل الذكري من النوع N؟
- ج: بناءً على مجموعة الكابلات والتكوين المحدد، تم تصميم سلسلة الموصلات هذه لدعم -105 ديسيبل، -120 ديسيبل، ومنخفض للغاية -150 ديسيبل تصنيفات PIM، مما يضمن الحد الأدنى من التداخل في مشاريع IBS الحساسة.
- س2: ما هي أنواع الكابلات التي يمكن توصيلها بهذه السلسلة من الموصلات؟
- ج: إنه متعدد الاستخدامات للغاية، مع توفر أنماط لـ مرن، قابل للتشكيل، شبه صلب، ومموج أنواع الكابلات. يتم دعم كل من عمليات إنهاء الكابلات بالضغط والتثبيت لتناسب متطلبات التركيب المختلفة.
- س3: كيف تعمل آلية الاقتران من النوع اللولبي على تحسين الموثوقية؟
- أ: توفر الآلية اللولبية اتصال مادي قوي وآمن على عكس أنواع الفصل السريع، تضمن هذه الواجهة الملولبة استقرارًا كهربائيًا ممتازًا ومقاومة للاهتزاز، وهو أمر بالغ الأهمية للبنية التحتية الخارجية والداخلية على المدى الطويل.
- س4: لماذا يعتبر اختيار الطلاء ثلاثي السبائك مهمًا لجسم الموصل؟
- أ: طلاء ثلاثي السبائك (غالباً ما يكون Albaloy) يوفر مقاومة فائقة للتآكل مقارنة بالنيكل القياسي، مع توفير موصلية كهربائية أفضل وخصائص PIM أقل بكثير لتطبيقات الترددات العالية.
- س5: ما هو أقصى نطاق تردد يمكن أن يتحمله هذا الموصل من النوع N؟
- ج: بينما تم تحسين نموذج MPRC-1/2-NM القياسي لـ DC-3GHz بفضل نسبة الموجة الموقوفة (VSWR) التي تبلغ ≤1.15، يمكن أن تمتد موصلاتنا من النوع N عالية الجودة إلى 18 جيجاهرتز وذلك حسب نوع الكابل المحدد ومتطلبات الدقة.
الرسم الميكانيكي (مم)
