موصل محوري RF ذكر DIN 7/16 لكابل 7/8 بوصة

موصل DIN-Male RF يتميز بانخفاض نسبة الموجة الموقوفة (VSWR) ومطابقة المعاوقة الممتازة، ويدعم تصنيف PIM -105/-120/-150 ديسيبل ويستخدم على نطاق واسع في مشاريع IBS.

البند رقم.:
MNC-7/8-DM
المنتج خطابيهما:
China
ميناء الشحن:
Shanghai/Ningbo/Shenzhen

التحقيق الآن

تفاصيل المنتجات

نظرة عامة على المنتج

ال MNC-7/8-DM هو منتج متميز ذكر 7/16 DIN موصل محوري مصمم خصيصًا لـ كابلات تغذية 7/8 بوصة يُعرف هذا الموصل ببنيته المتينة وقدرته الفائقة على تحمل الطاقة، وهو خيار قياسي لمحطات القاعدة عالية السعة وحلول الشبكات الداخلية (IBS). ويوفر أداءً استثنائيًا نسبة الموجة الموقوفة المنخفضة ≤ 1.10 ومطابقة ممتازة للمقاومة عبر DC-3GHz نطاقها. بفضل تحملها العالي للجهد العازل وأدائها الموثوق به في مجال التداخل السلبي، فإنها تضمن سلامة الإشارة المستقرة في بيئات الترددات اللاسلكية ذات الأهمية البالغة.

المواصفات الفنية والميكانيكية

عنصر المعلمة	تفاصيل المواصفات
رقم الموديل	MNC-7/8-DM
معيار الواجهة	وفقًا للمعيار IEC 60169-4
نطاق التردد	تيار مستمر - 3 جيجاهرتز
نسبة الموجة المرتدة	≤ 1.10
جهد تحمل العازل	≥ 4000 فولت RMS، 50 هرتز
المقاومة العازلة	≥ 10000 ميجا أوم
مقاومة التلامس	مقاومة المركز ≤ 1.0 ملي أوم / مقاومة المحيط ≤ 0.30 ملي أوم
مادة الهيكل والطلاء	طلاء من النحاس الأصفر / ثلاثي السبائك أو النيكل
مادة عازلة	مادة PTFE
قائد المركز	برونز فوسفوري مطلي بالفضة
درجة حرارة التشغيل	من -40 درجة مئوية إلى +85 درجة مئوية

الأسئلة الشائعة

س1: لماذا يُفضل استخدام موصل DIN 7/16 لكابلات التغذية 7/8 بوصة؟: أ: الـ واجهة DIN 7/16 صُمم هذا المنتج لتطبيقات الطاقة العالية والفقد المنخفض. عند استخدامه مع كابلات 7/8 بوصة، فإنه يوفر السلامة الهيكلية ومساحة سطح التلامس اللازمة للتعامل مع أحمال الإشارة الكبيرة مع الحفاظ على مستويات PIM وVSWR مستقرة للغاية.
س2: ما أهمية جهد العزل الكهربائي الذي يبلغ ≥ 4000 فولت؟: أ: يضمن تصنيف الجهد العالي هذا بقاء العزل الداخلي للموصل فعالاً حتى في ظل ارتفاعات الطاقة العالية. فهو يمنع حدوث الشرارات الكهربائية والأعطال، وهو أمر بالغ الأهمية للسلامة والموثوقية على المدى الطويل في محطات البث الخارجية وخطوط النقل الداخلية عالية الطاقة.
س3: كيف يفيد معدل VSWR ≤ 1.10 تركيب الترددات اللاسلكية الخاص بي؟: أ: أ نسبة الموجة الموقوفة (VSWR) ≤ 1.10 يشير ذلك إلى مطابقة فائقة للمقاومة. وهذا يقلل من انعكاسات الإشارة إلى المصدر، مما يزيد من الطاقة التي تصل إلى الهوائي ويقلل من توليد الحرارة داخل الموصل ومجموعة الكابلات.
س4: هل طلاء الموصل المركزي بالفضة (Ag) ضروري؟: ج: نعم. الفضة تتمتع بأعلى موصلية كهربائية بين جميع المعادن. طلاء الفضة يؤدي وجود الموصل المركزي إلى تقليل مقاومة التلامس (≤ 1.0 mΩ)، وهو أمر ضروري لتحقيق تصنيفات PIM المنخفضة المطلوبة من قبل شبكات الجيل الرابع والخامس الحديثة.
س5: هل يمكن استخدام هذا الموصل في البيئات ذات الرطوبة العالية أو البيئات الخارجية؟: ج: بالتأكيد. مع نطاق واسع لدرجات الحرارة ( من -40 درجة مئوية إلى +85 درجة مئوية بفضل طبقة الطلاء المتينة المصنوعة من سبائك ثلاثية أو النيكل، صُممت هذه القطعة لمقاومة التلف الناتج عن العوامل البيئية. وعند إحكام إغلاقها بشكل صحيح، توفر وصلة متينة ومقاومة للعوامل الجوية للمغذيات الخارجية.

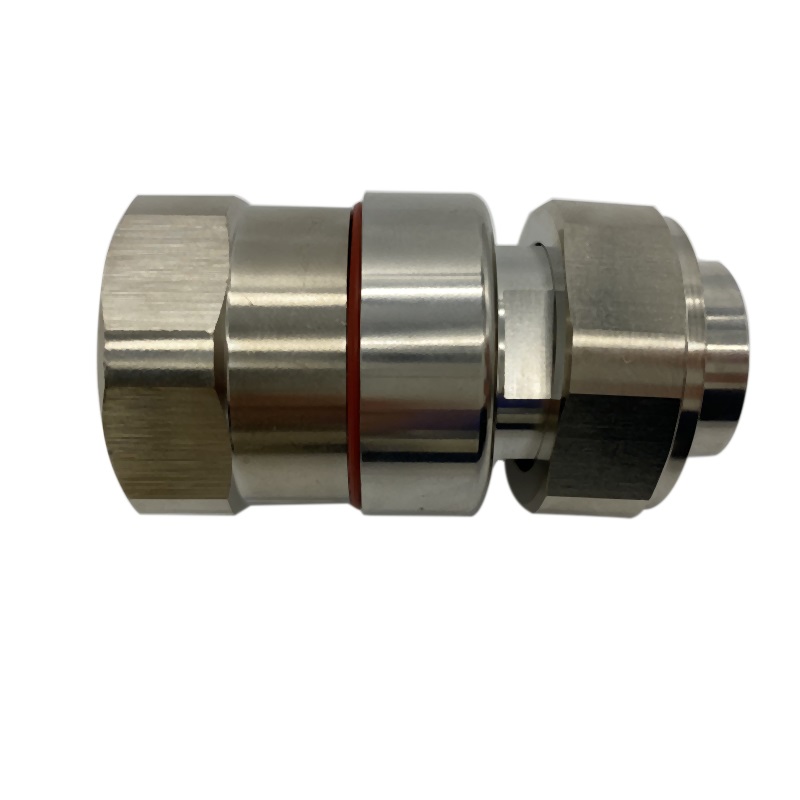

7/16 DIN-Male RF Connector
