RF coaxial connector 1/2 Male Right Angle

موصل محوري بترددات الراديو، ذكر بزاوية قائمة، 1/2 بوصة

موصل RF المحوري 1/2 بوصة ذكر بزاوية قائمة يتميز بانخفاض نسبة الموجة الموقوفة (VSWR) ومطابقة المعاوقة الممتازة، ويدعم تصنيف PIM -105/-120/-150 ديسيبل ويستخدم على نطاق واسع في مشاريع IBS.

البند رقم.:
MNC-1/2-NMR
المنتج خطابيهما:
China
ميناء الشحن:
Shanghai/Ningbo/Shenzhen

التحقيق الآن

تفاصيل المنتجات

نظرة عامة على المنتج

ال الرنين النووي المغناطيسي MNC-1/2 هو عالي الدقة ذكر من النوع N زاوية قائمة موصل محوري بترددات الراديو مصمم لـ كابلات مرنة أو فائقة المرونة مقاس 1/2 بوصة صُممت هذه الوحدة لتحقيق أعلى أداء في حلول المباني الداخلية (IBS)، وهي تدعم نطاق ترددات من من التيار المستمر إلى 3 جيجاهرتز يتميز هذا الموصل بتصميم بزاوية قائمة، مما يجعله مثالياً للتركيبات في المساحات الضيقة حيث يكون ثني الكابلات محدوداً. نسبة الموجة المرتدة المنخفضة ≤ 1.15 وبفضل الطلاء الثلاثي السبائك الممتاز، فإنه يضمن مطابقة ممتازة للمقاومة ومتانة طويلة الأمد في البنى التحتية الحيوية للاتصالات.

المواصفات الفنية والميكانيكية

عنصر المعلمة	تفاصيل المواصفات
رقم الموديل	الرنين النووي المغناطيسي MNC-1/2
معيار الواجهة	وفقًا للمعيار IEC 60169-16
نطاق التردد	تيار مستمر - 3 جيجاهرتز
المعاوقة المميزة	50 أوم
نسبة الموجة المرتدة	≤ 1.15
المقاومة العازلة	≥ 5000 ميجا أوم
مقاومة التلامس	المقاومة الداخلية ≤ 1.0 ملي أوم / المقاومة الخارجية ≤ 0.25 ملي أوم
دورات التزاوج (المتانة)	≥ 500 مرة
مادة الهيكل والطلاء	طلاء من النحاس الأصفر / ثلاثي السبائك أو النيكل
مادة عازلة	PTFE (التفلون)
درجة حرارة التشغيل	من -40 درجة مئوية إلى +85 درجة مئوية

الأسئلة الشائعة

س1: متى يجب علي اختيار موصل الزاوية القائمة (RA) بدلاً من الموصل المستقيم؟: أ: موصلات الزاوية القائمة تُعدّ هذه الأدوات ضرورية في الأماكن الضيقة، مثل داخل صناديق المعدات الصغيرة أو عند تمرير كابلات بقطر نصف بوصة حول الزوايا الحادة. فهي تمنع إجهاد انحناء الكابل المفرط، والذي قد يُلحق الضرر ببنيته الداخلية ويُضعف أداء الإشارة.
س2: كيف يؤثر انخفاض نسبة الموجة الموقوفة (≤ 1.15) على كفاءة النظام؟: أ: أ نسبة موجة واقفة منخفضة يعني ذلك الحد الأدنى من انعكاس الإشارة عند نقطة التوصيل. وهذا يضمن نقل أقصى قدر من الطاقة من جهاز الإرسال إلى الهوائي، مما يقلل من فقد الطاقة ويمنع تراكم الحرارة الذي قد يتلف مكونات الترددات اللاسلكية الحساسة.
س3: هل هذا الموصل من النوع N متوافق مع أنواع الكابلات المختلفة؟: ج: تم تصميم هذا النموذج المحدد لـ كابلات محورية 1/2 بوصة يوفر هذا المنتج وصلة آمنة ومقاومة للعوامل الجوية، ويتوافق مع... IEC 60169-16 معياري، مما يضمن التوافق مع جميع واجهات النوع N الأنثوية القياسية.
س4: ما هي فوائد طلاء ثلاثي السبائك على جسم الموصل؟: أ: طلاء ثلاثي السبائك (غالباً ما يكون مزيجاً من النحاس والقصدير والزنك) يوفر موصلية كهربائية ومقاومة للتآكل فائقة مقارنةً بطلاء النيكل القياسي. كما أنه يساعد في الحفاظ على معدل تشويه بيني سلبي منخفض (PIM) مع مرور الوقت.
س5: هل يمكن لهذا الموصل أن يتحمل درجات الحرارة الخارجية القصوى؟: ج: نعم. مع نطاق درجة حرارة تشغيل يبلغ من -40 درجة مئوية إلى +85 درجة مئوية وبفضل عزل PTFE عالي الجودة، تم تصميمه ليعمل بشكل موثوق في كل من عمليات النشر الخارجية القاسية وبيئات IBS الداخلية التي يتم التحكم في درجة حرارتها.

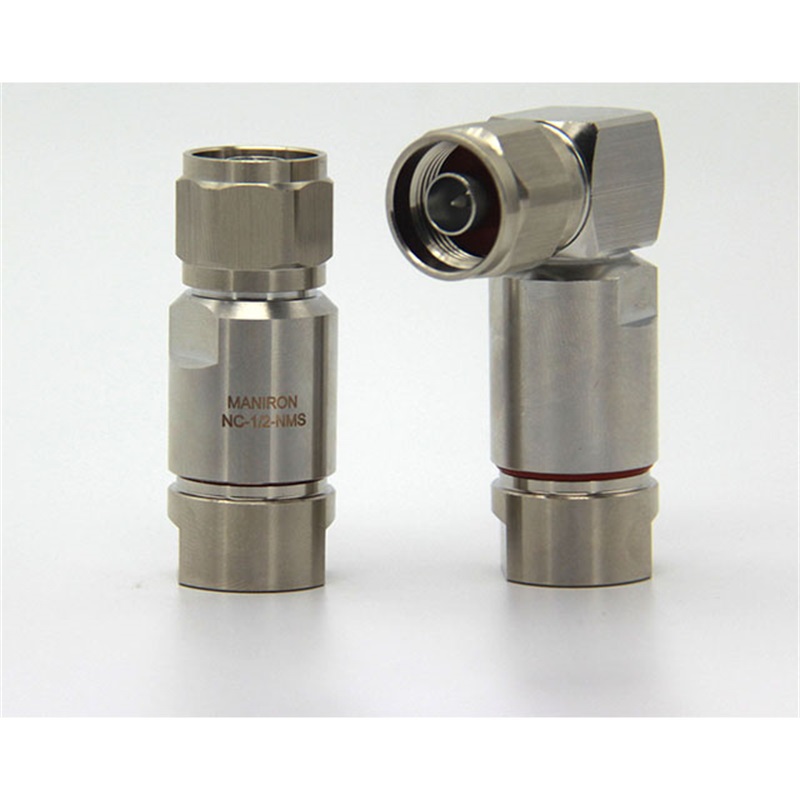

صور تفصيلية للمنتج

RF coaxial connector 1/2" Male Right Angle
