RF Adapter with DIN-Female to 4.3-10-Male

محول ترددات لاسلكية من نوع DIN أنثى إلى 4.3-10 ذكر

محول الترددات اللاسلكية من نوع DIN أنثى إلى 4.3-10 ذكر، مزود بوصلة لولبية تضمن متانة عالية وأداءً ممتازًا. يُستخدم على نطاق واسع في مشاريع أنظمة البناء الصناعية (IBS).

البند رقم.:
MPRC-DF-41M
المنتج خطابيهما:
China
ميناء الشحن:
Shanghai/Ningbo/Shenzhen

التحقيق الآن

تفاصيل المنتجات

نظرة عامة على المنتج

ال MPRC-DF-41M هو محول محوري RF ممتاز مصمم لتحويل الواجهة بسلاسة بين 4.3-10 ذكر و 7/16 DIN أنثى الموصلات. صُمم هذا المحول خصيصًا لتقليل التشويش السلبي (PIM) وتشويه الإشارة، مما يجعله مثاليًا لأنظمة الهوائيات عالية الطاقة ومحطات الاتصالات الحديثة. بفضل دعمه لترددات تصل إلى 5.2 جيجاهرتز وآلية التوصيل اللولبية المتينة، يضمن اتصالًا مستقرًا وعالي الأداء حتى في الظروف البيئية الصعبة.

المواصفات الفنية والميكانيكية

معلومات عامة
رقم الموديل	MPRC-DF-41M
نوع الواجهة	4.3-10 ذكر إلى 7/16 DIN أنثى
معيار	وفقًا للمعيار IEC 60169-4
المواصفات الكهربائية
المعاوقة المميزة	50 أوم
نطاق التردد	DC-3 جيجاهرتز (أداء يصل إلى 5.2 جيجاهرتز)
نسبة الموجة المرتدة	≤ 1.10
جهد تحمل العازل	≥ 4000 فولت RMS، 50 هرتز
المقاومة العازلة	≥ 10000 ميجا أوم
مقاومة التلامس	مقاومة المركز ≤ 1.0 ملي أوم / مقاومة المحيط ≤ 0.3 ملي أوم
المواصفات المادية والميكانيكية
مادة الهيكل / الطلاء	النحاس الأصفر / النيكل أو سبيكة ثلاثية
عازل	مادة PTFE
قائد المركز	طلاء برونزي فوسفوري / طلاء فضي
متانة	≥ 500 دورة تزاوج
درجة حرارة التشغيل	من -40 إلى +85 درجة مئوية

الأسئلة الشائعة

س1: ما هو الاستخدام الأساسي لمحول 4.3-10 إلى 7/16 DIN؟: ج: يُستخدم هذا المحول لتوصيل الأجهزة ذات معايير الواجهة المختلفة. ومع انتقال الصناعة من المعايير الأكبر 7/16 DIN إلى الأكثر إحكاما 4.3-10 يسمح هذا المحول القياسي بدمج مكونات محطة القاعدة القديمة أو الهوائيات مع خطوط التغذية والوصلات عالية الأداء الأحدث.
س2: هل يتطلب تركيب وصلة التثبيت اللولبية أدوات خاصة؟: ج: لا. الـ وصلة ملولبة تم تصميم هذا المنتج ليكون عالي المتانة ويمكن ربطه يدويًا في كثير من الأحيان للتطبيقات السريعة، على الرغم من أنه يوصى دائمًا باستخدام مفتاح عزم الدوران لعمليات تركيب محطة القاعدة النهائية لضمان إحكام غلق متسق ومنخفض PIM.
س3: كيف يقلل هذا المحول من التداخل السلبي (PIM)؟: ج: صُمم المحول باستخدام مواد غير مغناطيسية (مثل طلاء ثلاثي السبائك) وأسطح تلامس مصنعة بدقة عالية. يمنع هذا التصميم الخلط غير الخطي للترددات، مما يضمن انخفاض مؤشر إدارة الأدوية (PIM) البيئة التي تعتبر ضرورية للحفاظ على جودة الإشارة في الشبكات متعددة الموجات الحاملة.
س4: ما هو نطاق التردد الذي يمكن لهذا المحول التعامل معه؟: أ: على الرغم من تصنيفها لأداء ثابت من من التيار المستمر إلى 3 جيجاهرتز تم تصميم جهاز MPRC-DF-41M للحفاظ على خصائص كهربائية ممتازة ومطابقة المعاوقة حتى 5.2 جيجاهرتز مما يجعله مناسبًا لتطبيقات النطاق المتوسط الحديثة لشبكات الجيل الرابع والخامس.
س5: هل يمكنه تحمل الظروف الخارجية القاسية؟: ج: نعم. مع نطاق واسع لدرجة حرارة التشغيل من -40 إلى +85 درجة مئوية وبفضل هيكلها النحاسي المتين مع طبقة واقية، فقد صُممت للحفاظ على سلامة الإشارة حتى في ظل الإجهاد الحراري والاهتزاز العالي المعتاد في بيئات قمم الأبراج.

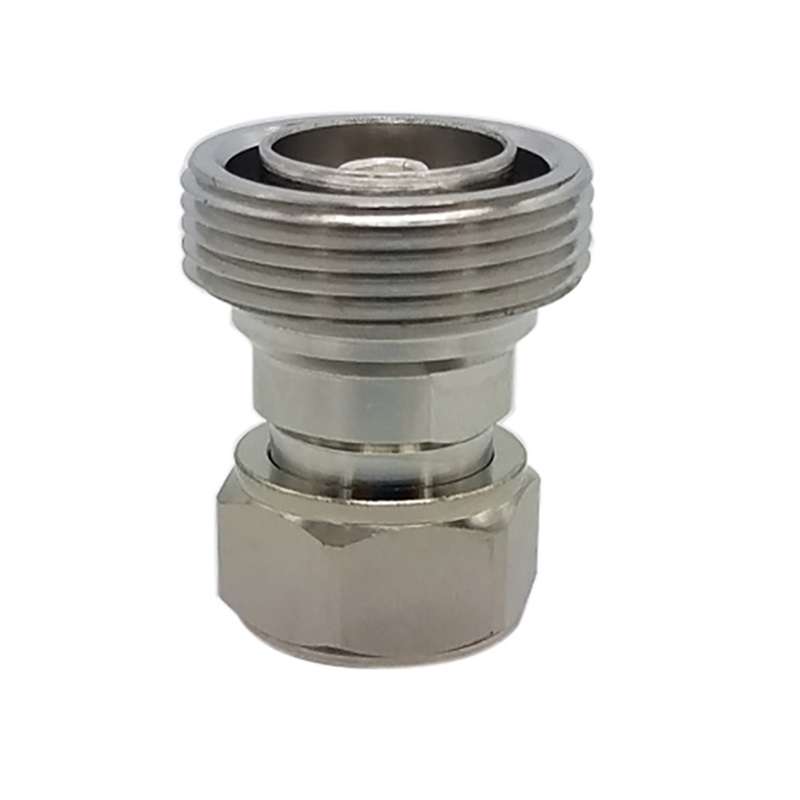

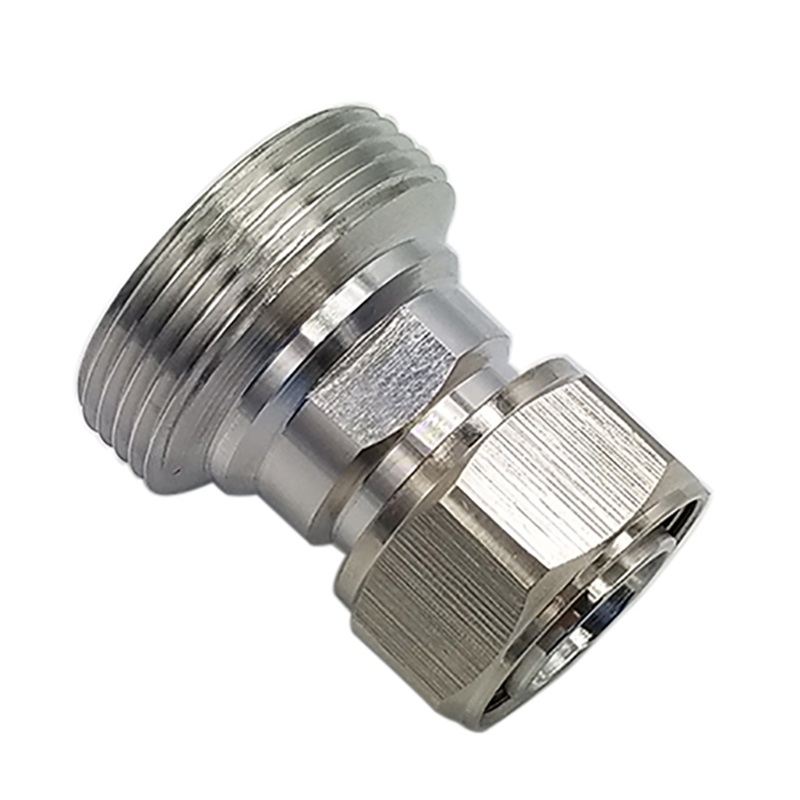

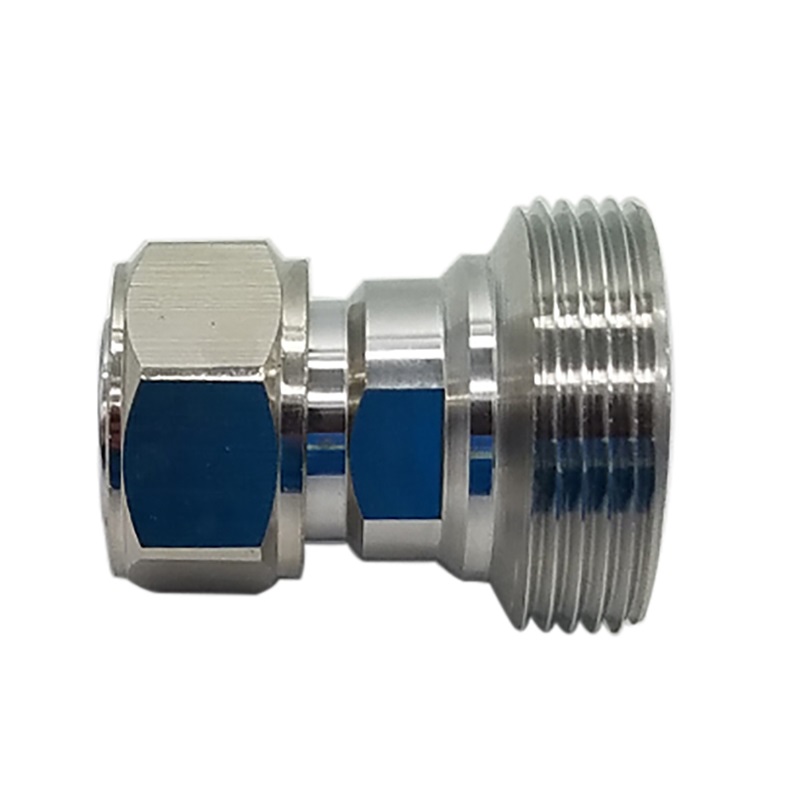

صور تفصيلية للمنتج

RF Adapter with DIN-Female to 4.3-10-Male

RF Adapter DIN-Female to 4.3-10-Male
