منخفض PIM 617-4200 ميجا هرتز 5-30 ديسيبل مقرنة اتجاهي

مقرنة اتجاهية بتردد 617-4200 ميجا هرتز ، اقتران 5 / 6 / 7 / 8 / 10 / 15 / 20 / 30 ديسيبل ، منخفض PIM -161 ديسيبل ، منخفض VSWR ، مرتفع عزل.
  • البند رقم.:

    MNL-DC--XXdB-642-41F
  • المنتج خطابيهما:

    China
  • العلامة التجارية:

    Maniron
  • ميناء الشحن:

    Shanghai//Ningbo/Shenzhen
  • اللون:

    Black
  • MOQ:

    1
  • تفاصيل المنتجات

اسم المنتج

617-4200 ميجا هرتز منخفض PIM -161dBc مقرنة اتجاهية rf

ال منخفض PIM اتجاهي توفر اقترانًا مسطحًا لمسار إشارة ما بآخر مع اتجاهية (في اتجاه واحد فقط) ومنخفضة VSWR. مع التصميم الفريد لـ PIM الأداء ومعالجة الطاقة ، المقرنات الاتجاهية rfالعروض -161dBc منخفض للغاية PIM و على مستوى الأرض نطاق التردد (617-4200 ميجا هرتز) يغطي كلاً من السلامة العامة و 5G العصابات.


مواصفات المنتج

◆ مع نطاق تردد واسع

◆ 2G / 3G / 4G / LTE / 5G تغطية

◆ سلبي منخفض تعديل بيني

◆ منخفض VSWR & فقدان الإدراج

◆ عزل عالي ، داخلي و في الهواء الطلق ، تطبيق IP65

◆ تستخدم على نطاق واسع في داخل المبنى حلول



التقنية والميكانيكية تحديد

نموذج رقم.

MNL-DC-XXdB-642-41F-161dBc

(xx يشير إلى اقتران القيمة)

التكرار (ميغا هرتز)

617-4200 ميجا هرتز

اقتران (ديسيبل)

5 ديسيبل

± 1.2 ديسيبل

6 ديسيبل

± 1.2 ديسيبل

7 ديسيبل

± 1.2 ديسيبل

8 ديسيبل

± 1.3 ديسيبل

10 ديسيبل

± 1.4 ديسيبل

13 ديسيبل

± 1.4 ديسيبل

15 ديسيبل

± 1.5 ديسيبل

20 ديسيبل

± 1.5 ديسيبل

30 ديسيبل

± 1.8 ديسيبل

الإدراج الخسارة (ديسيبل)

2.2 ديسيبل

1.75 ديسيبل 1.4 ديسيبل 1.3 ديسيبل 1.1 ديسيبل 0.7 ديسيبل 0.5 ديسيبل 0.3 ديسيبل 0.3 ديسيبل

الاتجاهية (ديسيبل)

≥18 ديسيبل

≥18 ديسيبل ≥18 ديسيبل ≥18 ديسيبل ≥18 ديسيبل
≥18 ديسيبل
≥18 ديسيبل
≥18 ديسيبل
≥15 ديسيبل

VSWR

≤1.35

PIM (ديسيبل)

≤-161dBc @ 617-2700 ميجا هرتز

متوسط ​​القوة

200 واط

معاوقة

50 أوم

الموصل
4.3-10 أنثى
اللون أسود
العمل درجة الحرارة -35 ~ + 65
تطبيق داخلي & في الهواء الطلق ، IP65
الرطوبة النسبية 5٪ -95٪



ميكانيكية رسم ومنتجات الصور

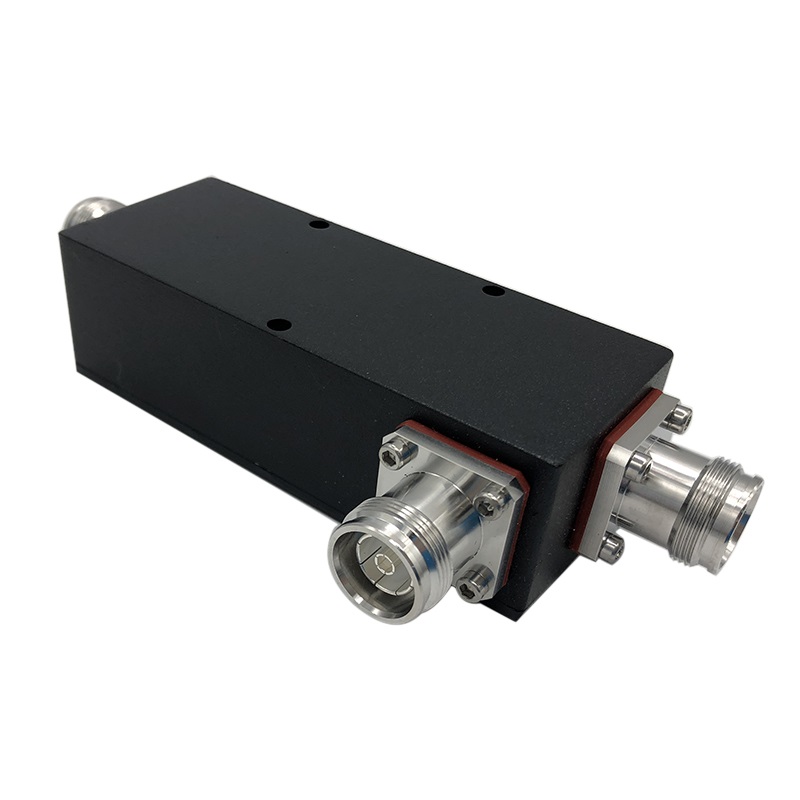

617-4200MHz RF Directional Coupler Low PIM -161dBc

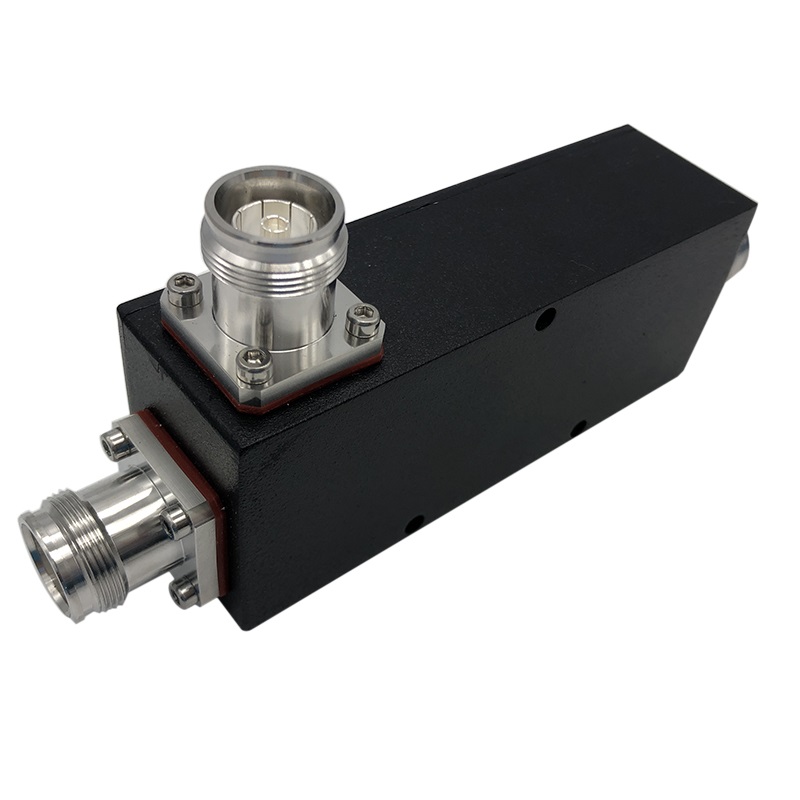

617-4200MHz RF Directional Coupler Low PIM -161dBc
