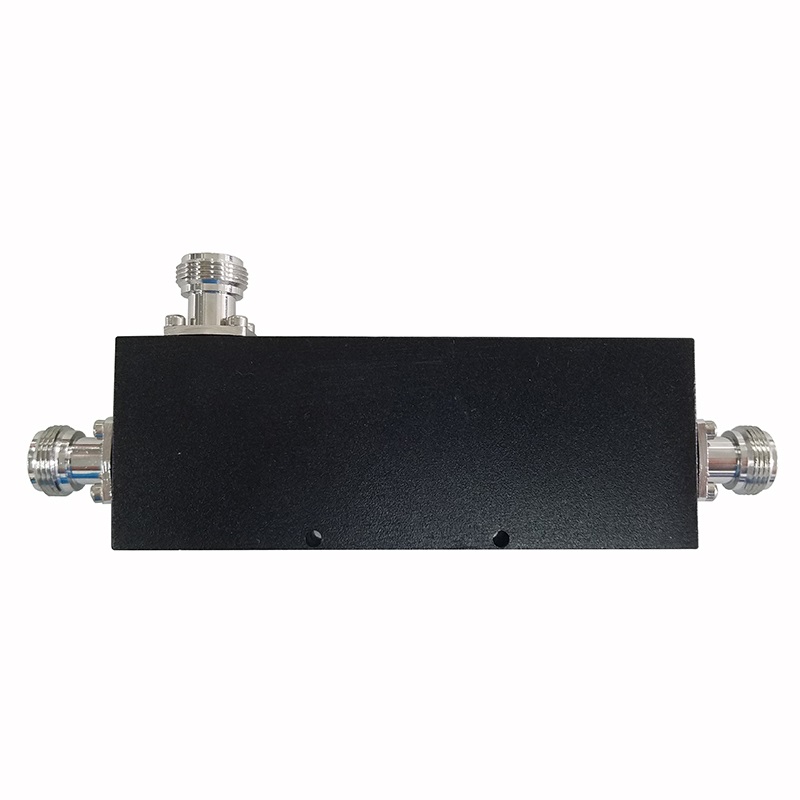

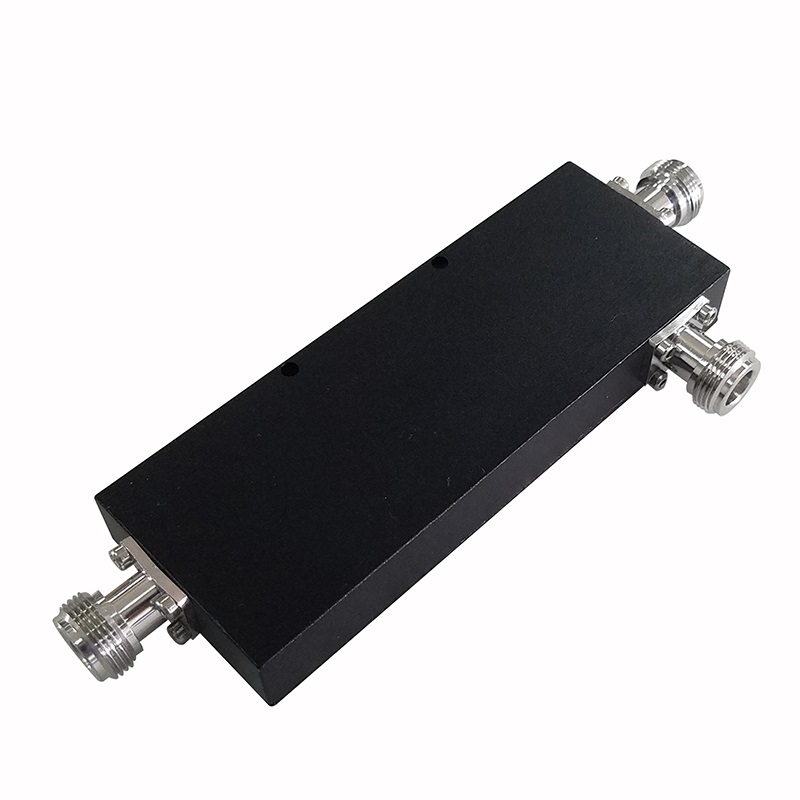

نظرة عامة على المنتج
ال موصل اتجاهي بتردد 698-2700 ميجاهرتز سلسلة هي مكون سلبي عالي الأداء مصمم خصيصًا لـ IBS وBTS وDAS التطبيقات. تغطي جميع التطبيقات الرئيسية 2G/3G/4G/LTE تم تصميم هذه الموصلات، التي تعمل ضمن نطاقات ترددية مختلفة، لأخذ عينات من الإشارات بدقة عالية مع الحفاظ على فقد إدخال منخفض. وتتميز بتصنيف PIM استثنائي يبلغ ≤-150 ديسيبل وبفضل قدرتها القوية التي تبلغ 200 واط، فإنها تمثل الحل الأمثل لتوزيع الإشارات بشكل موثوق في البنية التحتية الحديثة للاتصالات.
المواصفات الفنية والميكانيكية
| رقم الموديل | YF-DC-727-150-04 | YF-DC-727-150-06 | YF-DC-727-150-07 | YF-DC-727-150-10 |
|---|---|---|---|---|
| التردد (ميجاهرتز) | 698-2700 | |||
| الاقتران (ديسيبل) | 3 / 4.8 | 6 | 7 | 10 |
| فقد الإدخال (ديسيبل) | 3.5 / ≤2.85 | ≤1.95 | ≤1.45 | ≤0.8 |
| الدقة (ديسيبل) | ±0.8 | ±0.8 | ±0.8 | ±1.0 |
| العزل (ديسيبل) | 22 / ≥25 | ≥26 | ≥27 | ≥28 |
| نسبة الموجة المرتدة | ≤1.25 | |||
| PIM (dBc) | ≤-150 ديسيبل عند 2x43 ديسيبل | |||
| معدل استهلاك الطاقة (واط) | 200 واط (متوسط) | |||
| مقاومة | 50 أوم | |||
| نوع الموصل | أنثى | |||
| لون | أسود | |||
| درجة حرارة التشغيل | -35 درجة مئوية ~ +65 درجة مئوية | |||
| الوزن الصافي | 0.25 كجم | |||
| طلب | داخلي | |||
| رطوبة | 5% - 95% | |||
الأسئلة الشائعة
- س1: ما هي التطبيقات الأساسية لهذه التوجيهات؟ جميع الموصلات؟
- أ: إنها ضرورية لـ حلول البناء الداخلية (IBS) محطات الإرسال والاستقبال الأساسية (BTS) وأنظمة الهوائيات الموزعة (DAS). وهي تتيح أخذ عينات دقيقة من الإشارة وتوزيعها عبر شبكات الجيل الثاني والثالث والرابع وشبكات LTE الخلوية.
- س2: لماذا يعتبر تصنيف PIM -150dBc أمراً بالغ الأهمية لعمليات نشر DAS؟
- أ: أ انخفاض التداخل السلبي (≤-150 ديسيبل) يُعدّ التصنيف أمراً بالغ الأهمية لتقليل التداخل داخل النظام. وهذا يضمن معدلات بيانات عالية، وجودة صوت واضحة، وسعة شبكة قصوى في البيئات الداخلية متعددة المشغلين.
- س3: كيف تؤثر قيمة الاقتران على تصميم النظام الخاص بي؟
- ج: تسمح قيم الاقتران المختلفة للمهندسين بموازنة مستويات الإشارة في جميع أنحاء المبنى. وتؤدي قيم الاقتران الأعلى إلى تقليل فقد الإدخال على الخط الرئيسي، وهو أمر مفيد لتمديدات الإشارة لمسافات طويلة في تكوين سلسلة متصلة.
- س4: هل يمكن لهذا الموصل التعامل مع الإشارات عالية الطاقة؟
- ج: نعم، إنه يدعم متوسط قدرة 200 واط إن قدرة معالجة الطاقة العالية هذه تجعلها مناسبة للنشر بالقرب من معدات BTS عالية الطاقة دون خطر تدهور المكونات.
- س5: ما هي الظروف البيئية التي صُمم هذا المنتج من أجلها؟
- أ: مُحسَّن لـ تطبيقات داخلية يتميز بنطاق واسع لدرجة حرارة التشغيل من -35 درجة مئوية إلى +65 درجة مئوية ويدعم مستويات الرطوبة من 5٪ إلى 95٪، مما يضمن أداءً موثوقًا به في مختلف مناخات المباني.
