698-3800MHz الاتجاه مقرنة 6dB 4.3-10 نوع

5G 698-3800MHz الاتجاه المقرنة IBS BTS داس ، 3dB/6dB/10dB/15dB/20dB/30ديسيبل VSWR منخفضة ، وانخفاض خسارة الإدراج منخفضة بيم
  • البند رقم.:

    MC-738-06-4F-5
  • تفاصيل المنتجات

اسم المنتج


698-3800MHz مقرنة الاتجاه بالنسبة 5G BTS داس IBS



ميزات المنتج


◆واسعة التردد بالنسبة 5G IBS BTS داس

◆ 2G/3G/4G/LTE/5G التغطية

◆ منخفضة البيني السلبي

◆ منخفضة VSWR &خسارة الإدراج

◆ عالية العزلة الداخلية التطبيق

◆ تستخدم على نطاق واسع في بناء حلول






الفني و المواصفات الميكانيكية


نموذج No.

MC-738-05-4F-5

MC-738-06-4F-5


MC-738-07-4F-5

MC-738-08-4F-5

MC-738-10-4F-5

MC-738-12-4F-5

MC-738-13-4F-5

MC-738-15-4F-5

MC-738-20-4F-5


MC-738-30-4F-5

التكرار(MHz)

698-3800

اقتران(dB)

5/6

7/8

10/12

13/15

عشرين

ثلاثين

IL(dB)

≤2.2/≤2.05

≤1.9/≤1.8

≤1.2/≤1.2

≤1.2/≤0.9

≤0.8

≤0.8

دقة(dB)

±1.3/±1.3

±1.3/±1.3

±1.6/±1.6

±1.6/±1.7

±1.8

±2.0

العزلة(dB)

≥20/≥21

≥22/≥23

≥25/≥27

≥28/≥30

≥35

≥45

VSWR

≤1.25

بيم(dBc)

≤-150dBc@2*43dBm

الطاقة(W)

200 (متوسط)

مقاومة

50 أوم

موصل

N-أنثى

اللون

الأسود

درجة الحرارة(درجة)

-30~+65

التطبيق

في الأماكن المغلقة أو في الهواء الطلق IP65

الرطوبة

5%-95%

الوزن الصافي

0.23 kg




صورة

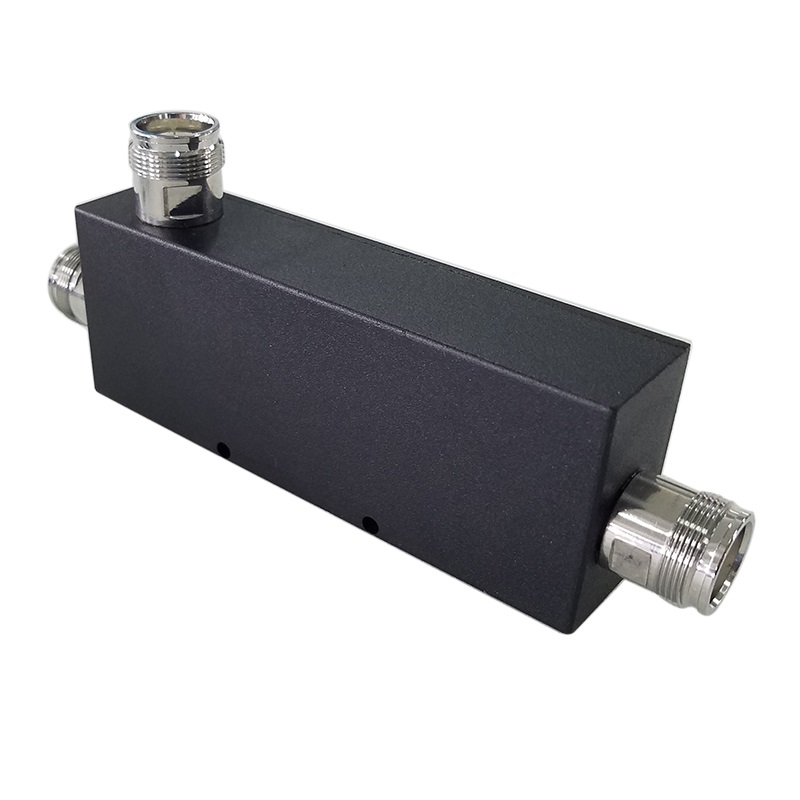

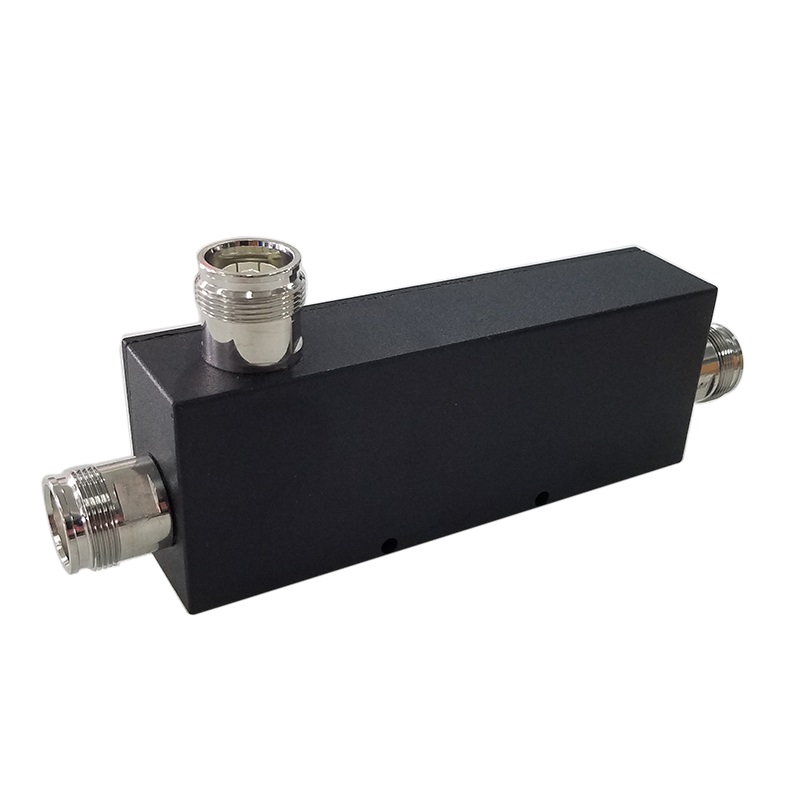

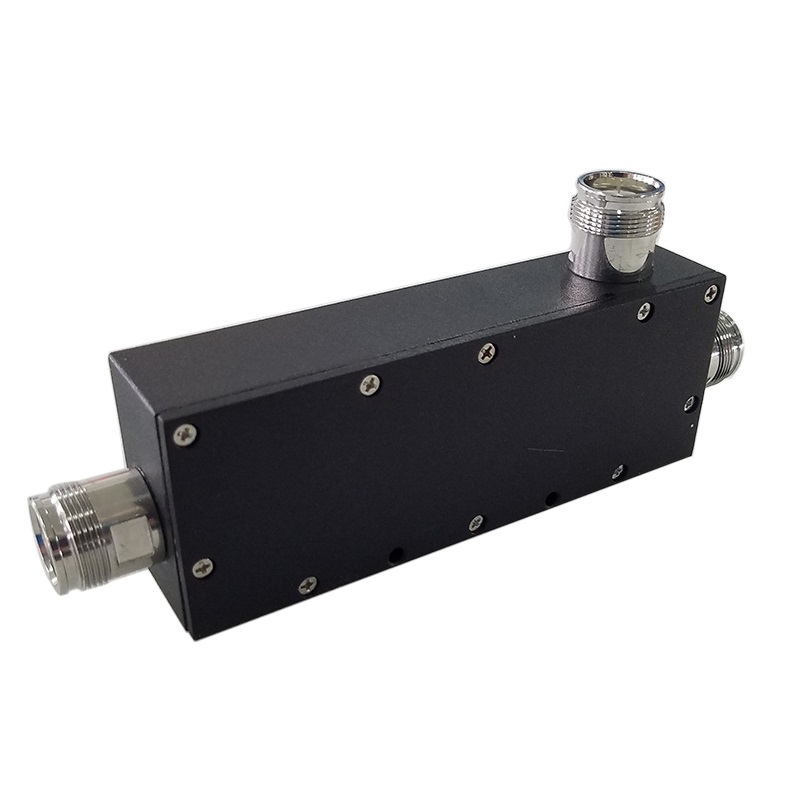

directional coupler 6dBdirectional coupler 6dB6dB directional coupler
