-160 ديسيبل 600-6000 ميجا هرتز مقرن اتجاهي 6-30 ديسيبل 4.3-10 اكتب

600-6000 ميجا هرتز مقرنة اتجاهية لـ IBS BTS داس ، 5 ديسيبل / 6 ديسيبل / 10 ديسيبل / 13 ديسيبل / 15 ديسيبل / 20 ديسيبل / 30 ديسيبلمنخفض VSWR ، فقدان إدخال منخفض ، منخفض PIM
  • البند رقم.:

    MDC-6060-XX-41F-161(
  • تفاصيل المنتجات

اسم المنتج


600-6000 ميجا هرتز مقرنة اتجاهية rfلـ 5G BTS das القولون العصبي



مواصفات المنتج


◆ على نطاق واسع التردد Bandfor 5G القولون العصبي BTS داس

◆ 2G / 3G / 4G / LTE / 5G تغطية

◆ سلبي منخفض تعديل بيني

◆ منخفض VSWR & الإدراج خسارة

◆ عزل عالي ، تطبيق خارجي داخلي

◆ تستخدم على نطاق واسع في داخل المبنى حلول



التقنية والميكانيكية تحديد

نموذج رقم.

MDC-6060-XX-41F-161 (XX يعني اقتران في ديسيبل)

التكرار (ميغا هرتز)

600-6000

VSWR

600-698≤1.40 698-2700≤1.30 2700-6000≤1.5

التوهين (ديسيبل)

6

10 / 13

15

20

30

الإدراج الخسارة (ديسيبل)

≤2.0

≤1.2

≤0.8

≤0.5

≤0.4

الدقة (ديسيبل)

600-698 ± 1.8

698-2700 ± 1.5

2700-6000 ± 1.8

600-698 ± 2.2

698-2700 ± 1.8

2700-6000 ± 2.2

600-698 ± 3

698-2700 ± 2.5

2700-6000 ± 3

600-698 ± 3.2

698-2700 ± 2.8

2700-6000 ± 3.2

600-698 ± 3.6

698-2700 ± 3.

2700-6000 ± 3.6

العزلة (ديسيبل)

600-698≤26

698-2700≤24

2700-6000≤18

600-698≤30 / 31

698-2700≤26 / 27

2700-6000≤22 / 24

600-698≤32

698-2700≤28

2700-6000≤25

600-698≤40

698-2700≤38

2700-6000≤32

600-698≤50

698-2700≤48

2700-6000≤42

PIM (ديسيبل)

≤-161 ديسيبل @ 2 * 43 ديسيبل (698-2700)

الطاقة (وات)

200 واط

معاوقة

50 أوم

الموصل

4310 أنثى

اللون

مطلي بالأسود

درجة الحرارة (درجة)

-30 ~ + 65



صورة:

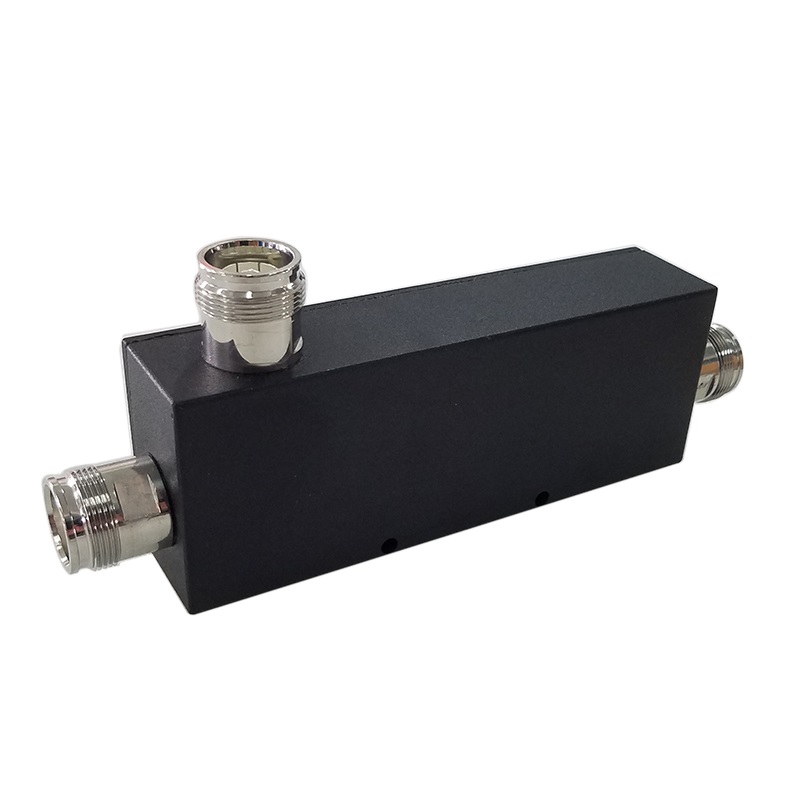

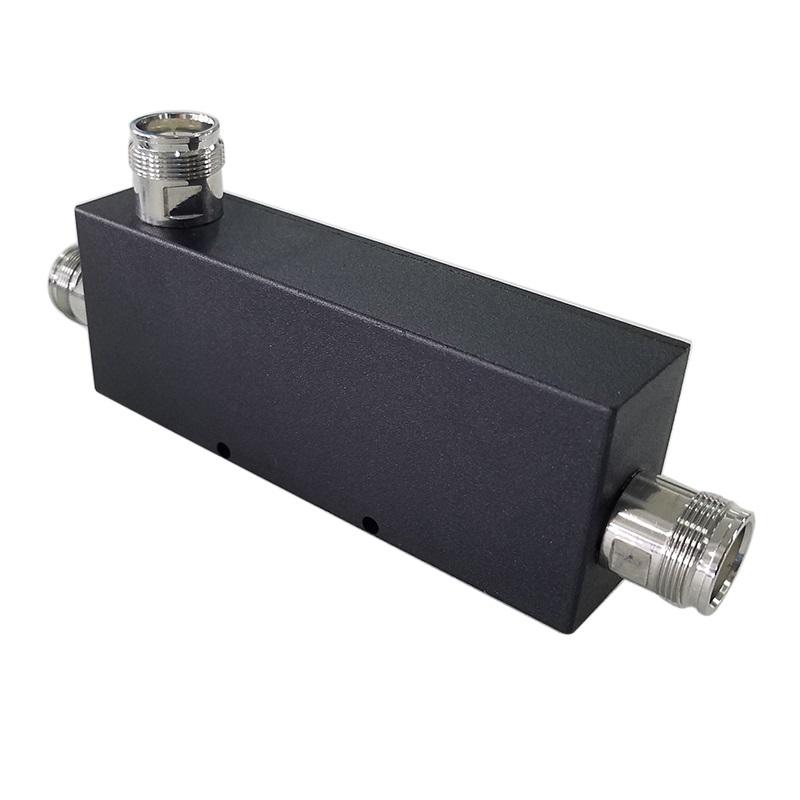

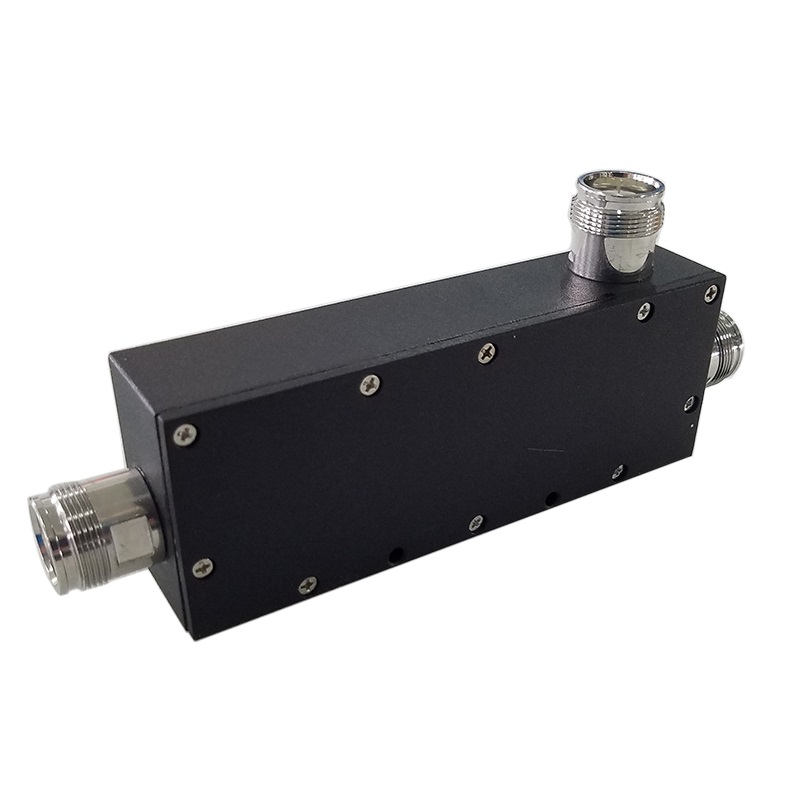

directional coupler 6dBdirectional coupler 6dB6dB directional coupler
