790-2690Mhz 20dB directional coupler rf passive components

790-2690 ميجاهرتز PIM 150 ديسيبل قوس RF موصل اتجاهي

موصل اتجاهي بقدرة 200 واط وتشوه 20 ديسيبل، نطاق التردد 790-2690 ميجاهرتز، تشويه التداخل السلبي ≤ -150 ديسيبل، موصل DIN أنثى، درجة الحماية IP65 موصل الترددات اللاسلكية

البند رقم.:
MNDC-8274-20-DF
المنتج خطابيهما:
China
ميناء الشحن:
Shanghai,Guangzhou,Shenzhen
اللون:
Black

التحقيق الآن

تفاصيل المنتجات

نظرة عامة على المنتج

ال MNDC-8274-20-DF هو أداء عالي موصل اتجاهي 20 ديسيبل مصمم لأخذ عينات الإشارة وتوزيعها بكفاءة في بنى تحتية من الجيل الثاني والثالث والرابع/LTE. مع تغطية تردد واسعة لـ 790-2690 ميجاهرتز يُعد هذا الموصل مكونًا متعدد الاستخدامات لأنظمة الاتصالات داخل المباني (IBS) ومحطات الإرسال والاستقبال الأساسية (BTS) وأنظمة الهوائيات الموزعة (DAS). وقد صُمم هذا الموصل لتحمل متوسط طاقة عالٍ. 200 واط مع الحفاظ على مستوى استثنائي فقد إدخال منخفض (≤0.4 ديسيبل) ، مما يضمن أن يظل مسار الإشارة الأساسي قويًا ومستقرًا في جميع أنحاء الشبكة.

المواصفات الفنية والإلكترونية

عنصر المعلمة	تفاصيل المواصفات
رقم الموديل	MNDC-8274-20-DF
نطاق التردد	790 - 2690 ميجاهرتز
قيمة الاقتران	20 ديسيبل
فقد الإدخال	≤ 0.4 ديسيبل
نسبة الموجة المرتدة	≤ 1.3
متوسط قدرة التحمل	200 واط
المعاوقة المميزة	50 أوم
نوع الموصل	7/16 DIN-أنثى

ملاحظة: يمكن تعديل جميع المواصفات الفنية لتلبية احتياجات المشاريع المحددة. توفر شركتنا مجموعة متنوعة من الموصلات الاتجاهية بمستويات طاقة وأنواع موصلات مختلفة.

خدماتنا المهنية

تقديم الدعم الفني الكامل لأجهزة الربط الاتجاهية عالية الطاقة في البنى التحتية الخلوية.
تتوفر خدمات التصنيع الأصلية (OEM) والتصميم والتصنيع الأصلي (ODM) لتلبية متطلبات التردد والاقتران المحددة.
إمكانية الوصول المباشر على مدار الساعة طوال أيام الأسبوع إلى فرق المبيعات والهندسة المتخصصة لدينا للحصول على استجابة سريعة للاستفسارات.
ملتزمون بتقديم حلول ترددات لاسلكية قوية تضمن استقرار الشبكة على المدى الطويل.

الأسئلة الشائعة

س1: لماذا يتم استخدام قيمة اقتران 20 ديسيبل في شبكات DAS النموذجية؟: أ: أ قيمة اقتران 20 ديسيبل يُتيح هذا النظام أخذ عينة من جزء صغير ومُتحكم به (1%) من الإشارة أو تحويله إلى فرع هوائي آخر دون التأثير بشكل كبير على قوة مسار الإشارة الرئيسي. يُعد هذا مثاليًا لتغطية الطوابق المتعددة حيث يجب أن تستمر الإشارة الأساسية إلى الطوابق اللاحقة.
س2: ما هي فوائد موصلات DIN-Female لتطبيقات 200 واط؟: أ: موصلات DIN (7/16) صُممت هذه الموصلات خصيصاً لتطبيقات الطاقة العالية. فهي توفر اتصالاً ميكانيكياً أكثر متانة وقدرة فائقة على تحمل الطاقة مقارنةً بالموصلات الأصغر حجماً مثل موصلات النوع N، مما يضمن انخفاض التشويش الناتج عن التداخل السلبي (PIM) وتبديداً أفضل للحرارة عند مستويات طاقة 200 واط.
س3: هل يدعم نطاق التردد 790-2690 ميجاهرتز معايير التردد العالمية؟: أ: نعم، هذا نطاق تردد واسع يغطي جميع نطاقات 2G/3G/4G العالمية الرئيسية، بما في ذلك نطاقات 800 ميجاهرتز الرقمية، و1800 ميجاهرتز، و2100 ميجاهرتز، و2600 ميجاهرتز LTE، مما يجعله مكونًا عالميًا حقًا لعمليات نشر شبكات الهاتف المحمول العالمية.
س4: كيف يفيد انخفاض فقد الإدخال إلى ≤ 0.4 ديسيبل تصميم الشبكة بشكل عام؟: أ: فقدان إدخال منخفض يقلل هذا النظام من الطاقة المهدرة على شكل حرارة أثناء مرور الإشارة عبر الجهاز. في سلسلة DAS طويلة متعددة المكونات، يُعد الحفاظ على الفقد لكل جهاز عند ≤ 0.4 ديسيبل أمرًا بالغ الأهمية لضمان حصول الهوائي الأخير في السلسلة على طاقة كافية لتوفير تغطية مناسبة.

صور المنتج

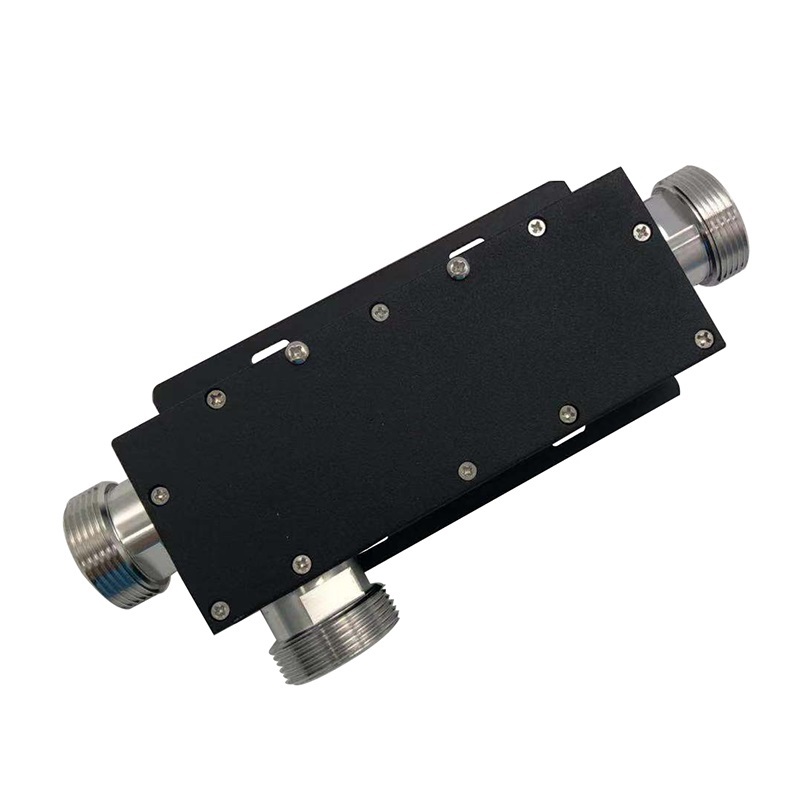

790-2690MHz PIM 150dBc RF Bracket Directional Coupler
