UHF قوة كبيرة 350 واط 4 تجويف تمرير رفض الازدواج

تعد وحدة الطباعة على الوجهين للمحطة الأساسية مثالية لتركيبات فصل التردد القريب ذات الطاقة العالية. تم تصميم هذه المرشحات للجمع بين ترددين أو يمكن استخدامها كمحددات مسبقة فعالة. إذا كانت هناك حاجة إلى مستويات أعلى من العزل ، فيرجى التفكير في استخدام 6 تكوينات تجويف. يمكن تحديد الانتقائية بواسطة المكثفات القابلة للتعديل في المجال. يتم تعويض درجة حرارة كل تجويف للتشغيل بين -40 درجة مئوية إلى +65 درجة مئوية. يحتوي كل تجويف على حلقات مطلية بالفضة وقضبان ضبط مطلية بالفضة.
  • البند رقم.:

    MN-T-SGQ-450M-350W-4
  • يؤدي الوقت:

    Based on exact quantity
  • المنتج خطابيهما:

    Hefei , China
  • العلامة التجارية:

    Maniron
  • ميناء الشحن:

    Shanghai , Ningbo , Shenzhen....
  • اللون:

    Silver
  • MOQ:

    1
  • تفاصيل المنتجات

وحدة الطباعة على الوجهين UHF 4 تجويف رفض التمرير

350W UHF 400-490MHz 4 تجويف مزدوج , N أنثى ، Tx إلى Rx Split 5.0MHz ،
457.000 / 462.000


● المواصفات:



رقم المنتج

MN-T- SGQ-450M-350W-4C

الخصائص الكهربائية

قناة

تمرير منخفض (RX)

تمرير عالي (TX)

نطاق الترددات

يمكن إجراء التردد في نطاق 400 ~ 520 ميجا هرتز

فصل RX-TX

5 ميجا هرتز (على سبيل المثال RX = 433 ميجا هرتز ، TX = 438 ميجا هرتز)

يتوفر فصل RX-TX أضيق بمقدار 2 ميجاهرتز و 3 ميجاهرتز و 4 ميجاهرتز. فصل RX-TX أقرب ، سيكون فقدان الإدخال أعلى ، وستكون العزلة أقل. إذا كان تردد RX-TX قريبًا جدًا من بعضه البعض ، فنحن نقترح عليك استخدام 6 تجاويف أو 8 تجويف مزدوج.

فقدان الإدراج

≤1dB @ 5MHz الفصل

≤1dB @ 5MHz الفصل

VSWR

≤1.2

≤1.2

تعويض الخساره

≥20 ديسيبل

≥20 ديسيبل

عزل RX-TX

≥80dB @ 5MHz فصل

الأعلى. مدخل الطاقة

350 واط (CW)

المواصفات الميكانيكية

درجة حرارة التشغيل

-20 +65 _

نوع الموصل

ن- أنثى 50Ω

أبعاد

410 مم * 360 مم * 110 مم

حجم الشحن

500 مم * 440 مم * 170 مم

الوزن الصافي

6.5 كجم

وزن المشتريات

8 كجم

مظهر

لون فضي

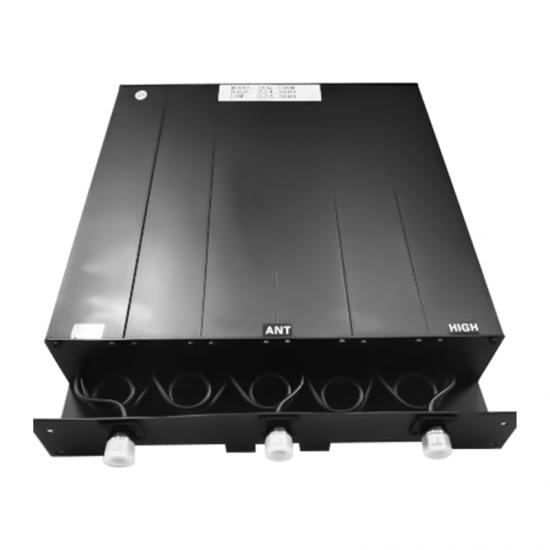

4 تجويف مزدوج الشكل :




منحنيات الاستجابة النموذجية عند فصل 5MHz RX-TX :




ترك الرسالة
إذا كنت مهتما في منتجاتنا و تريد أن تعرف المزيد من التفاصيل,يرجى ترك رسالة هنا وسوف نقوم بالرد عليك بأسرع ما يمكن.
ذات الصلة المنتجات
400-470MHz RF Coaxial Circulator
400-470MHz 100W RF محوري دائري N موصل الاتصالات اللاسلكية
RF متحد محور دائري مع عزل عالية و تستخدم على نطاق واسع العسكرية الفضاء والتطبيقات التجارية,تردد حول 400-470MHz
50W 300-400MHz Coaxial Isolator
50W 300-400 ميجاهرتز المحورية المعزل مع N موصل
300-400 ميجاهرتز المحورية العزل هو عزل عالية و تستخدم على نطاق واسع العسكرية الفضاء والتطبيقات التجارية ، عادة ما تتحد مع N موصل
200W 400-430MHz Directional Coupler
400-430MHz الاتجاه مقرنة 200W انخفاض خسارة الإدراج
200W 400-430MHz الاتجاه مقرنة فقدان الإدراج المنخفضة مع NF موصل تطبيق للاستخدام في الأماكن المغلقة ، تبدو جيدة و جودة عالية تستحق أن تكون وضعت للاستخدام!
Dual band single-polarization Wall Mount panel antenna
100W الفريق هوائي واحد الاستقطاب تركيب الجدار
الفرقة المزدوج أحادي الاستقطاب جدار جبل هوائي على نطاق واسعفي بناء الحلول ، 2G/3G/4G/LTE التغطية.
50W UHF Duplexer 390-520MHz N-Female
50W UHF وحدة الطباعة على الوجهين 50ohm 390-520MHz N-F موصل
50W UHF وحدة الطباعة على الوجهين مع انخفاض خسارة الإدراج منخفضة VSWR ، تركيب بسيط ، هو التواصل الجيد عنصر تعالي و خذي ذلك!
UHF 50W Duplexer Filter
UHF 50W وحدة الطباعة على الوجهين 400-470MHz تصفية N-F موصل
50W وحدة الطباعة على الوجهين مرشح لا نفس المواصفات نقبل العرف بمقتضيات كل ما هو UHF 50W وحدة الطباعة على الوجهين أو 400-470MHz تصفية كل ما يمكن أن يكون حسب الطلب.
150-174/403-512 MHz Combiner Dual Band
عالية Quality150-174/403-512 ميجا هرتز VHF الموحد
150-174/403-512 ميغاهيرتز الموحد مع انخفاض بيم على نطاق واسع في IBS&BAS,فمن تنتمي إلى VHF الموحد.Maniron عالية الجودة الصارمة اختبار سوف تلبية الاحتياجات الخاصة بك المهنية.
Omni-directional ceiling antenna
5g 400-430MHz الهوائي اومني
Omni-directional سقف هوائي تنطبق في بناء الاستخدام أيضا إشارة تغطية واسعة نسبيا ، عادة يمكنك اختيار 400-430MHz هوائي أو إعلام مخصص بمقتضيات إذا كنت ترغب في المواصفات الفنية المختلفة.
400-430MHz 50W Hybrid Coupler
400-430MHz 50W الهجين المقرنة N-F موصل يستخدم داس
50W الهجين مقرنة مع انخفاض بيم,تردد 400-430MHz ، موصل من نوع N-الإناث ، تسرب المياه الصف حول IP65,اختر واحد RF الهجين المقرنة ، 400-430MHz 50w الهجين المقرنة هو الخيار الأفضل بالنسبة لك!
RF Trunk Amplifier
1W 412-422MHz/455-465MHz RF الجذع مكبر للصوت
1W 412-422MHz/455-465MHz RF الجذع مكبر للصوت, من VHF بطانة السلطة مكبر للصوت
320~360MHz UHF Duplexer Filter
320~360MHz UHF وحدة تصفية المحمول راديو مكرر
320~360MHz UHF وحدة التصفية المستخدمة في المحمول راديو ميدان,هذا مع NF موصل تنتمي إلى aaccessory بالنسبة مكرر
25W Repeater
Maniron تصنيع الرقمية RF مكرر سلبية ذات جودة عالية ملحق
الرقمية مكرر 25W مكرر Maniron تصنيع تستخدم على نطاق واسع في بناء الحل ، في الأماكن المغلقة و Outddoor التطبيق
VHF Cavity Transmitter Combiner
VHF تجويف الارسال الموحد 8 في واحد الموحد
VHF تجويف الارسال الموحد 8 في واحد الموحد هو أحدث نوع المنتج ، متوسط القوة هو 100W ، منخفضة جدا Iinsertion الخسارة
100W VHF Duplexer
100W مكرر/138-156MHz VHF وحدة الطباعة على الوجهين NF الموصل
100W وحدة التردد 138-156MHz ، وهذا هو VHF وحدة الطباعة على الوجهين مع NF موصل جميع مواصفات هذا وحدة الطباعة على الوجهين يمكن تخصيصها وفقا للعملاء مطلب.
50W Frequency 410-415MHz/420-425MHz Duplexer SMA-F
50W التردد 410-415MHz/420-425MHz انخفاض بيم وحدة الطباعة على الوجهين SMA-F موصل
50W Duplexer for BTS IBS DAS wide use that has low PIM &low VSWR,different frequency all can be customized,410-415MHz Duplexer/420-425MHz Duplexer apply to Radio and television field and Telecom.
400MHz 12V Couple Transceiver Multiplexer
Maniron Multicoupler ن نوع الموصل 400MHz جهاز الإرسال والاستقبال
Maniron Multicoupler ن نوع الموصل 400MHz معدد الإرسال والاستقبال,واسعة نطاق التردد,منخفضة الضوضاء الشكل ، VSWR منخفضة,عالية ميناء إلى ميناء العزلة يستحق رصاصة واحدة.
Dual Band Combiner -160dBc RF Combiner
الجملة 136-174/450-510 ميغاهيرتز رحلة الفرقة الموحد RF الموحد واسعة التردد
RF الجملة 136-174/450-510/760-870 MHz رحلة الفرقة الموحد -160dBc RF الموحد,الجيل الثالث 3G/4G/5G تغطية LTE ، وانخفاض خسارة الإدراج عزل عالية بين كل منفذ الإدخال
25W RF Dummy Load
25W Dummy Load/إنهاء N-F 50 أوم انخفاض بيم انخفاض VSWR
25W RF Dummy Load/إنهاء N-F مع انخفاض /VSWR/انخفاض خسارة الإدراجانخفاض البيني,تستخدم على نطاق واسع في IBS &DAS المجال.
100W 415-430MHz 5dBi single-polarized panel antenna
في الهواء الطلق 100W 415-430MHz 5dBi واحد الاستقطاب الفريق هوائي
في الهواء الطلق 100W 415-430MHz 5dBi واحد الاستقطاب wcdma dcs GSM هوائي لوحة ، تستخدم على نطاق واسع في IBS مشاريع ضمان سنة واحدة القياسية
Intercom mini-cupula antenna
هوائي مكاسب عالية من الأشعة فوق البنفسجية ثنائي الشريحة mini-قبيبة داخلي هوائي
داخلي هوائي مع مكاسب عالية ، للأشعة فوق البنفسجية ثنائي الشريحة mini-قبيبة داخلي هوائي,صغيرة الحجم و منخفضة الوزن
Bandpass Duplexfilter
RX : 380-386.5 ميجا هرتز TX : 390-396.5 ميجا هرتز دوبلكسفلتر
50 واط وحدة طباعة على الوجهين uhf ذات فقدان إدخال منخفض ، منخفضة VSWR والتثبيت البسيط ، هو مكون اتصال جيد ، تعال واختر هو!
Bandpass Duplexfilter
RX : 380-386.5 ميجا هرتز TX: 390-396.5 ميجا هرتز دوبلكسفلتر
RX: 380-386.5 ميغا هرتز TX: 390-396.5 ميجاهرتز ممر الموجة دوبلكسفلتر المستخدمة في نظام tetra ، 19 بوصة تصاعد الرف
خمسة آلاف ومائتان واحد
UHF 350-470MHz تجويف الارسال الموحد
منتج جديد: UHF 350-470MHz Cavity Transmitter Combiner لديه أداء جيد مثل العزلة العالية وانخفاض VSWR وما إلى ذلك.
خمسة آلاف ومائتان واحد
10W 400-430MHz 450-470MHz Trunk Amplifier
10W 400-430MHz450-470MHz Trunk Amplifier
UHF Repeater
تيترا 390M 10dbm خارج الهواء مكرر الألياف البصرية القناة الانتقائية
+ 10dbm TETRA ، UHF ، PMR ، DMR ثنائي الاتجاه (BDA) 400 ميجاهرتز معزز / مكرر
UHF  TX Combiner RX multicoupler
3 - جهاز إرسال UHF للقنوات لنظام مكرر لاسلكي ثنائي الاتجاه
3 - قناة UHF Transmitter Combiner Receiver multicoupler لنظام مكرر راديو ثنائي الاتجاه
خمسة آلاف ومائتان واحد
منتج جديد 300 واط 800 و 1800 ميجا هرتز ثنائي النطاق مكبر صوت أحادي
تم تصميم مضخم الصوت لتوفير حل أكثر فعالية من حيث التكلفة من إضافة Base جهاز إرسال واستقبال جديد (B TS) إلى توسيع تغطية الإشارة وتحسين جودة الاتصال في النظام المزدوج . كما أن سهولة تركيبها وصيانتها يمكن أن تساعد الناقل في الحصول على إرجاع سريع.
fiberglass antenna
450-470 ميجا هرتز في الهواء الطلق متعدد الاتجاهات هوائي UHF الألياف الزجاجية مع موصل N- أنثى
450-470 ميجاهرتز ، هوائي محطة قاعدة UHF اتجاهي خارجي متعدد الاتجاهات مع موصل N-Female لـ GMRS
350W cavity duplexer
محطة قاعدة UHF 6Cavity Pass-Reject دوبلكس مع NF
تعد وحدة الطباعة على الوجهين للمحطة الأساسية مثالية لتركيبات فصل الطاقة العالية والتردد القريب. تم تصميم هذه المرشحات للجمع بين ترددين أو يمكن استخدامها كمحددات مسبقة فعالة.
Omni Ceiling Mount Antennas
مانيرون 600-4000 ميجا هرتز MIMO 3dBi هوائيات داخلية مثبتة على السقف
يتم استخدام هوائيات Omni Ceiling Mount في نطاق الموجة العريضة. مع تردد واسع ، مكاسب عالية و PIM منخفض ، يمكن استخدامه على نطاق واسع لـ DAS .
617-4200MHz power splitter
617-4200 ميجا هرتز 2way مايكرو قوة الخائن مع انخفاض PIM
617-4200 ميجا هرتز 2way مقسم الطاقة يستخدم على نطاق واسع في DAS / IBS 5G مع انخفاض PIM وعلى ارتفاع العزلة.
350-2700MHz 4way Power Splitter
50W 350-2700MHz RF 4way ويلكنسون مقسم الطاقة
تُستخدم مقسمات الطاقة Microstrip/Wilkinson على نطاق واسع في أجهزة الترددات اللاسلكية مع تطبيقات مختلفة في مجال الاتصالات ومعالجة الإشارات.
lc combiner
بيع المصنع مباشرة 452.35 ~ 457.125 ميجا هرتز / 462.50 ~ 467.50 ميجا هرتز RF دوبلكس مع موصل NF / SMAF
يغطي RF Duplexer التردد من 452.35 ~ 457.125 MHz/462.50 ~ 467.50 MHz مع موصل NF/SMAF ، والذي يستخدم على نطاق واسع لـ IBS DAS
RF Connector with low pim
DC-3GHz N ذكر إلى N Femal محول الزاوية اليمنى
هذه الموصل يغطي الترددات ency DC إلى 3GHz (N ذكر إلى NF إيميل محول R / A) مع انخفاض PIM ومنخفض VSWR
130-175MHz directional coupler
Maniron Spot Goods 130-175 ميجا هرتز 100 وات مقرنة اتجاهية 6 ديسيبل لـ DAS
قارنة التوصيل الاتجاهية واسعة النطاق تغطي التردد من 130-175 ميجاهرتز مع اقتران 6dB/10dB/15dB/20dB/30dB/40dB، وتستخدم على نطاق واسع لـ IBS DAS
low PIM -153dBc RF Diplexer
جودة عالية بالجملة 1710-1880 ميجا هرتز / 1920-2170 ميجا هرتز ثنائي النطاق الموحد للخارج مع انخفاض PIM -153dBc
يغطي جهاز RF Diplexer التردد 1710-1880 ميجا هرتز/1920-2170 ميجا هرتز لـ IBS DAS مع انخفاض PIM -153dBc
Triple Band Digital Repeater
مانيرون منخفض الضوضاء 900/1800 / 2100 ميجا هرتز 2 جرام 3 جرام 4 جرام مكرر رقمي ثلاثي النطاق
مكرر ذو أداء عالي، صيانة منخفضة، تداخل منخفض وسهل التركيب. زيادة تغطية إشارة الهاتف المحمول، من خلال تعزيز قوة الإشارة (الصوت والبيانات).
high gain fiberglass antenna with N-F connector
860-870 ميجا هرتز 5dBi هوائي متعدد الاتجاهات هوائي من الألياف الزجاجية
يغطي هوائي الألياف الزجاجية المتعدد الترددات 800 ميجا هرتز من 860-870 ميجا هرتز، وهو منخفض VSWR، وكسب عالي 5dBi بجودة عالية للخارج
bts antennas
هوائيات المحطة الأساسية 16 منفذًا 698-2690 ميجا هرتز 65 درجة 18dBi 2 درجة ~ 12 درجة هوائي لوحة الميل مع RCU
تتمتع هوائيات المحطة الأساسية بأداء PIM ممتاز وكسب عالي مع موصل أنثى 4.3/10، وتغطية 698~862 ميجاهرتز/880~960 ميجاهرتز/1427~2690 ميجاهرتز/1710~2690 ميجاهرتز
High Power 2Way 3way 4way Power Divider
698-3800MHz 2-3-4Way تجويف قوة الفاصل مع 4310-F,PIM-160dBc
698-3800MHz عالية الطاقة 2Way/3Way/4Way تجويف قوة الفاصل/المفرق مع 4310-F ، PIM-160dBc ,انخفاض خسارة الإدراج منخفضة VSWR

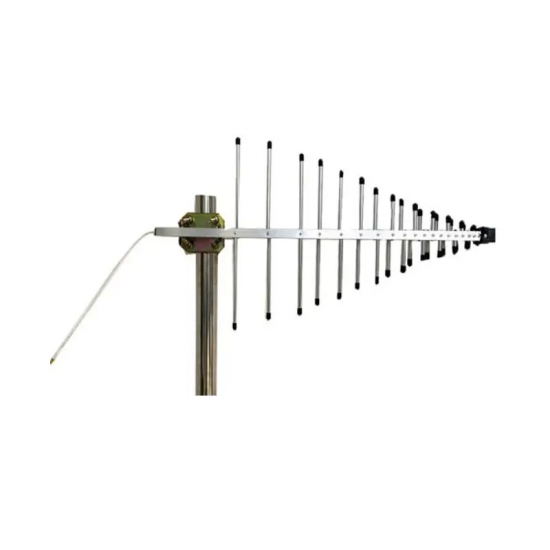

Yagi Antenna
