وحدة إرسال واستقبال UHF 400-512MHz بستة تجاويف ورفض مرور مزدوج

وحدة دوبلكس 400-512 ميجا هرتز مع 6 تجاويف وعزل عالي .من السهل التثبيت.

البند رقم.:
SGQ-400MHz-0.75S-N
المنتج خطابيهما:
China
العلامة التجارية:
Maniron
ميناء الشحن:
Shanghai/Shenzhen/Guangzhou
اللون:
Black

التحقيق الآن

تفاصيل المنتجات

اسم المنتج

جهاز إرسال واستقبال UHF مزدوج النطاق N/BNC-F بقدرة 350 واط وتردد 400-512 ميجاهرتز مع عزل عالي

مميزات المنتج

◆صغير الحجم وخفيف الوزن

◆انخفاض PIM

◆موثوقية عالية

◆تركيب بسيط

المواصفات الفنية والميكانيكية

اسم المنتج	جهاز دوبلكس UHF
نطاق التردد (ميجا هرتز)	400-512 ميجا هرتز
فصل RX-TX	0.75 ميجا هرتز (على سبيل المثال RX=476.125 ميجا هرتز، TX=476.875 ميجا هرتز)
خسارة الإدراج	أقل من 2.5 ديسيبل
معدل الموجة الدائمة المتغير	≤1.25
خسارة العودة	≥20 ديسيبل
عزل RX-TX	≥80 ديسيبل عند 5 ميجا هرتز الفصل
أقصى طاقة إدخال	≥70 ديسيبل @ جانب التمرير العالي ≥70 ديسيبل @ جانب التمرير المنخفض
درجة حرارة التشغيل	-20 درجة مئوية ~ +65 درجة مئوية
نوع الموصل	N-أنثى، 50Ω
أبعاد	تقريبًا 483222370 مم
الحد الأقصى لقوة الإدخال	350 واط

صور الخطوط العريضة:

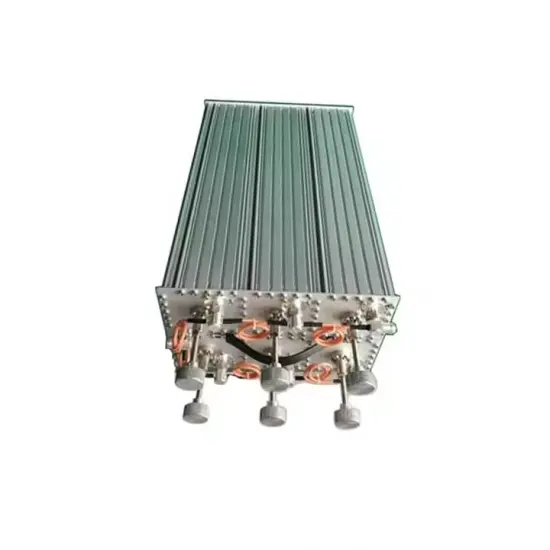

UHF 6 Cavity Duplexer
