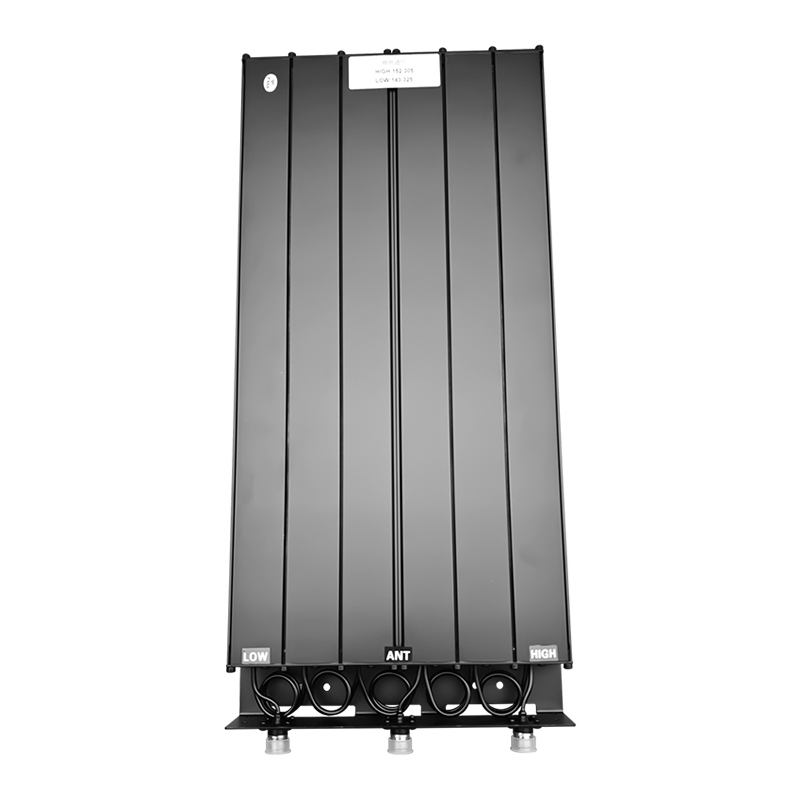

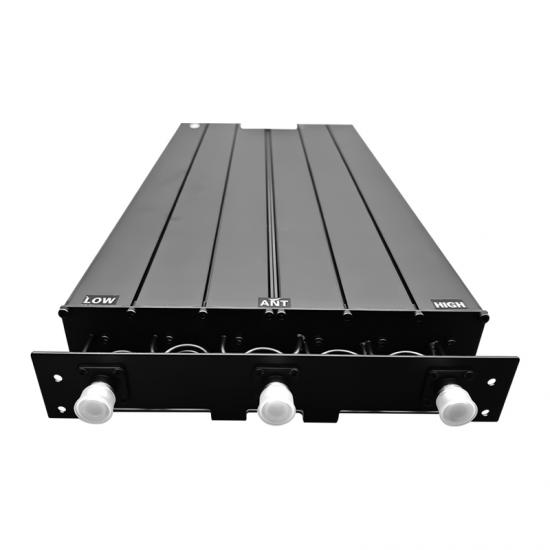

جهاز إرسال واستقبال مزدوج عالي الجودة 150 واط 138-156 ميجاهرتز 152-175 ميجاهرتز N/BNC-F عزل عالي 80 ديسيبل 1.50 فولت SWR جهاز إرسال واستقبال مزدوج الترددات اللاسلكية لمكرر راديو DAS

وحدة دوبلكس N/BNC-F بتردد 138-156 ميجاهرتز و152-175 ميجاهرتز انخفاض PIM، عزل عالي. سهل التركيب.
  • البند رقم.:

    SGQ-VHF -150
  • المنتج خطابيهما:

    China
  • العلامة التجارية:

    Maniron
  • ميناء الشحن:

    Shanghai/Shenzhen/Guangzhou
  • اللون:

    Grey
  • تفاصيل المنتجات

اسم المنتج

وحدة دوبلكس N/BNC-F بقدرة 150 واط وتردد 138-156 ميجاهرتز و152-175 ميجاهرتز، عزل عالي 80 ديسيبل و1.50 فولت SWR وحدة دوبلكس RF لمكرر راديو DAS .


مميزات المنتج

◆صغير الحجم وخفيف الوزن

◆انخفاض PIM

◆موثوقية عالية

◆تركيب بسيط

المواصفات الفنية والميكانيكية

اسم المنتج

الجمع ثنائي النطاق

نطاق التردد (ميجا هرتز)

138-156 ميجاهرتز 152-175 ميجاهرتز

الحد الأقصى لطاقة الإدخال
150 واط
خسارة الإدراج

1.2 ديسيبل

معدل الموجة الدائمة المتغير

≤1.50

تباعد التردد (ميجا هرتز)
1-10 ميجا هرتز
عزل
80 ديسيبل
المعاوقة الطبيعية
50 أوم

موصل

NF/BNC-F

درجة حرارة التشغيل
-20 درجة مئوية - +50 درجة مئوية
الوزن (كجم)
3 كجم
أبعاد

519.5×249×45(±0.5 مم)

طلب

نظام الاتصالات اللاسلكية

صور الخطوط العريضة:
