نظرة عامة على المنتج
ال MNI-800-100-NF هو عازل محوري عالي الطاقة يعمل بترددات الراديو، مصمم لـ 800-1000 ميجاهرتز طيف التردد. قادر على التعامل مع ما يصل إلى 100 واط يتميز هذا العازل بقدرته على توليد الطاقة أنثى توفر هذه الموصلات حماية أساسية لأجهزة الإرسال والمضخمات. وقد صُممت للحفاظ على سلامة الإشارة من خلال ضمان فقدان إدخال منخفض وعزل عالٍ، مما يجعلها مكونًا بالغ الأهمية لأنظمة الاتصالات عالية الموثوقية.
المواصفات الفنية والميكانيكية
| المعلمة | مواصفة |
|---|---|
| رقم الموديل | MNI-800-100-NF |
| نطاق التردد | 800-1000 ميجاهرتز |
| فقد الإدخال (ديسيبل) | ≤0.4 |
| نسبة الموجة المرتدة | ≤1.25 |
| العزل (ديسيبل) | 20 دقيقة |
| معدل استهلاك الطاقة (واط) | 100 واط |
| درجة حرارة التشغيل (°مئوية) | -20 ~ +70 |
| المعاوقة (Ω) | 50 |
| نوع الموصل | أنثى |
الأسئلة الشائعة
- س1: في أي المجالات يُستخدم عادةً عازل الترددات اللاسلكية بتردد 800-1000 ميجاهرتز؟
- ج: نظرًا لموثوقيته ودقته العالية، يُستخدم هذا العازل بقدرة 100 واط على نطاق واسع في المجالات العسكرية والفضائية والتجارية شبكات الاتصالات، وخاصة في المحطات الأساسية ومعدات البث.
- س2: ما هي الوظيفة الرئيسية لهذا العازل ذي القدرة المقدرة بـ 100 واط؟
- ج: يتمثل دورها الأساسي في حماية مضخمات الطاقة من الطاقة المنعكسة. وذلك من خلال التعامل مع ما يصل إلى 100 واط فهو يضمن تبديد أي انعكاسات للإشارة ناتجة عن عدم تطابق الهوائي بأمان، مما يمنع تلف المعدات باهظة الثمن.
- س3: كيف يؤدي انخفاض نسبة الموجة الموقوفة (VSWR) وانخفاض فقد الإدخال إلى تحسين أداء النظام؟
- أ: نسبة الموجة المرتدة المنخفضة (≤1.25) يضمن مطابقة ممتازة للمقاومة، بينما يتميز بشكل استثنائي فقد إدخال منخفض (≤0.4 ديسيبل) وهذا يعني فقدان الحد الأدنى من الطاقة أثناء مرور الإشارة عبر الجهاز، مما يزيد من كفاءة النظام بشكل عام.
- س4: هل تم تصميم هذا العازل لتحمل درجات الحرارة القصوى؟
- ج: نعم، مع نطاق درجة حرارة تشغيل يبلغ من -20 درجة مئوية إلى +70 درجة مئوية وهو مناسب تمامًا لكل من البيئات التجارية الخاضعة للرقابة وعمليات النشر العسكرية أو الفضائية الوعرة في الهواء الطلق.
- س5: لماذا تم اختيار موصل N-Female لهذا الطراز المحدد؟
- أ: الـ أنثى يفضل استخدام الموصل في التطبيقات عالية الطاقة (حتى 100 واط) نظرًا لواجهته الميكانيكية المتينة وأدائه الفائق في نطاق الترددات الأقل من 1000 ميجاهرتز.
الرسم الميكانيكي

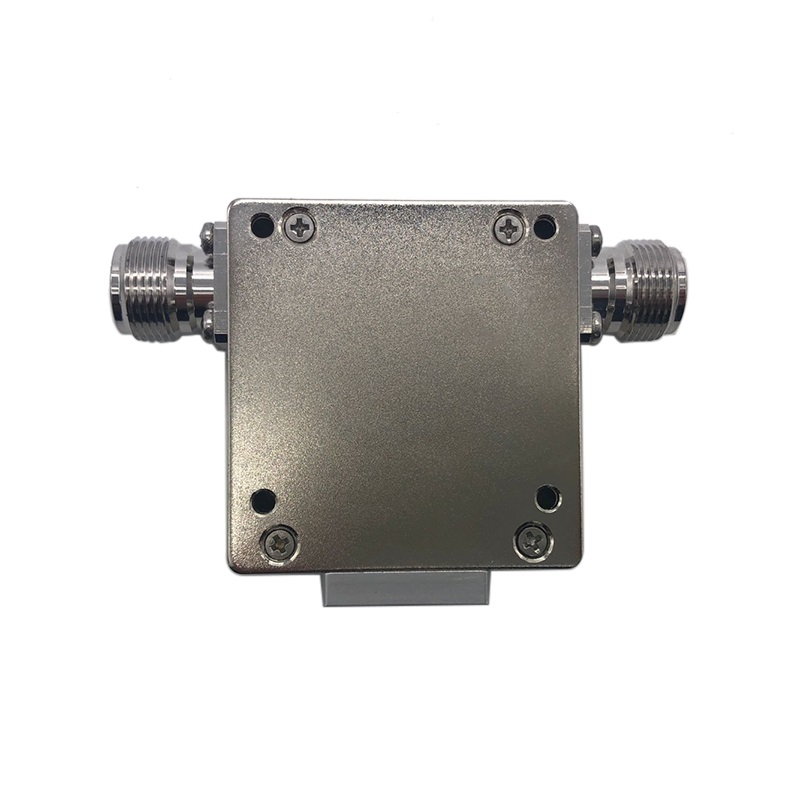

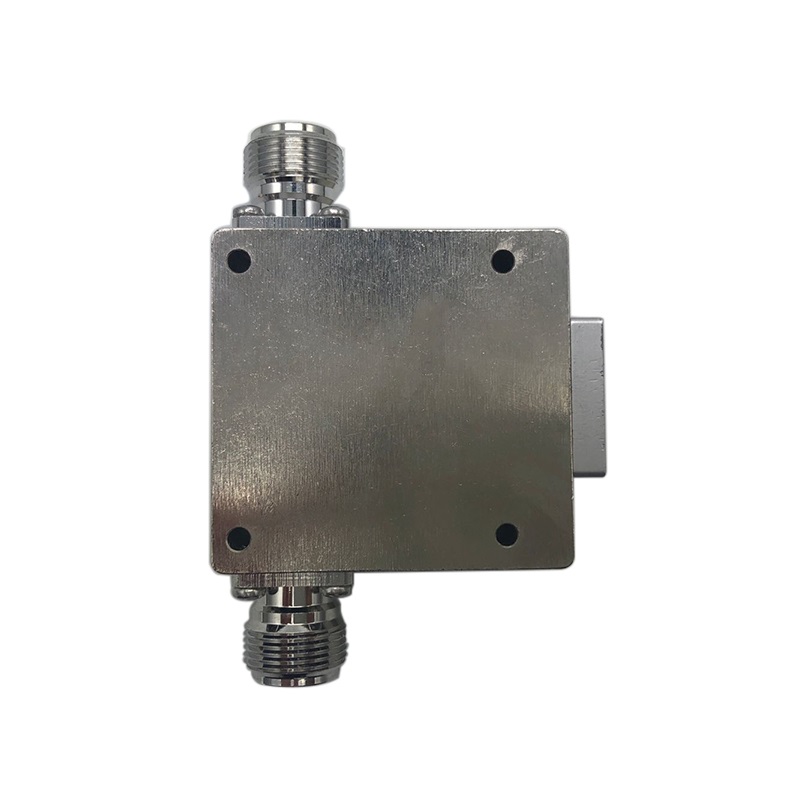

صور تفصيلية للمنتج
