نظرة عامة على المنتج
ال موزع محوري VHF هو جهاز مغناطيسي حديدي عالي الأداء بثلاثة منافذ يعمل في 150-174 ميجاهرتز نطاقها. وهي مصممة لتوفير توجيه إشارة فائق مع فقد إدخال منخفض (≤0.8 ديسيبل) وموثوق 100 واط القدرة على تحمل الطاقة. من خلال فرض باتجاه عقارب الساعة (1→2→3) بفضل تدفق الإشارة، فإنه يعزل أجهزة الإرسال الحساسة بشكل فعال عن الطاقة المنعكسة، مما يجعله مكونًا بالغ الأهمية للاتصالات العسكرية وأنظمة الفضاء الجوي والبنية التحتية التجارية عالية الموثوقية لترددات VHF.
المواصفات الفنية والميكانيكية
| نطاق التردد | 150 - 174 ميجاهرتز |
| عرض النطاق الترددي | 24 ميجاهرتز |
| فقد الإدخال | ≤ 0.8 ديسيبل |
| عزل | ≥ 15 ديسيبل |
| نسبة الموجة المرتدة | ≤ 1.30 |
| معدل الطاقة | 100 واط AV |
| درجة حرارة التشغيل | من -30 درجة مئوية إلى +70 درجة مئوية |
| نوع الموصل | SMA-أنثى |
| اتجاه | باتجاه عقارب الساعة (1→2→3) |
ملحوظة: للحصول على أفضل أداء، تأكد من توصيل جميع المنافذ غير المستخدمة بمقاومة عالية الجودة 50 أوم عند استخدامها كعازل. تتوفر نطاقات تردد مخصصة وخيارات عزل أعلى عند الطلب.
الأسئلة الشائعة
- س1: ما هي الوظيفة الرئيسية للمضخة الدائرية في نظام VHF؟
- أ: يعمل جهاز التدوير كقناة أحادية الاتجاه لطاقة الترددات اللاسلكية. في الإعداد النموذجي، يكون المنفذ 1 هو المدخل (جهاز الإرسال)، ويتصل المنفذ 2 بالهوائي، بينما يتصل المنفذ 3 بحمل وهمي. يضمن هذا أن أي طاقة منعكسة من الهوائي (المنفذ 2) يتم توجيهها بأمان إلى الحمل (المنفذ 3) بدلاً من عودتها وإلحاق الضرر بجهاز الإرسال.
- س2: هل يمكن تحويل هذا الجهاز الدوار إلى جهاز عزل؟
- ج: نعم. من خلال توصيل مقاومة عالية الطاقة بقيمة 50 أوم بالمنفذ 3، يعمل هذا الجهاز كـ المعزل يوصى بشدة بهذا الإعداد لحماية مضخمات الترددات اللاسلكية من ظروف نسبة الموجة الموقوفة العالية.
- س3: كيف يعمل اتجاه "مع عقارب الساعة (1→2→3)"؟
- أ: الإشارة الداخلة إلى المنفذ 1 ستخرج من المنفذ 2 بأقل قدر من الفقد. الإشارة الداخلة إلى المنفذ 2 ستخرج من المنفذ 3. إذا دخلت أي إشارة إلى المنفذ 3، فستخرج من المنفذ 1. يتحقق هذا السلوك غير التبادلي من خلال ضبط دقيق للمواد المغناطيسية الحديدية.
- س4: لماذا يتم استخدام موصلات SMA-Female لجهاز VHF بقدرة 100 واط؟
- أ: SMA-أنثى تتميز الموصلات بحجمها الصغير مع الحفاظ على أداء كهربائي ممتاز يصل إلى عدة جيجاهرتز. ورغم صغر حجمها مقارنةً بموصلات النوع N، فإن واجهات SMA عالية الطاقة لدينا مصممة لتحمل المتطلبات الحرارية لحمل طاقة متوسط قدره 100 واط بأمان ضمن نطاق درجة الحرارة المحدد.
- س5: هل هذا الجهاز مناسب للاستخدام الخارجي؟
- أ: مع نطاق درجة حرارة تشغيل يبلغ من -30 درجة مئوية إلى +70 درجة مئوية صُمم هذا الجهاز ليدوم طويلاً. مع ذلك، ينبغي وضعه داخل غلاف أو خزانة مقاومة للعوامل الجوية إذا استُخدم في مواقع لاسلكية خارجية لمنع تسرب الرطوبة إلى نقاط توصيل SMA.
الرسم الميكانيكي

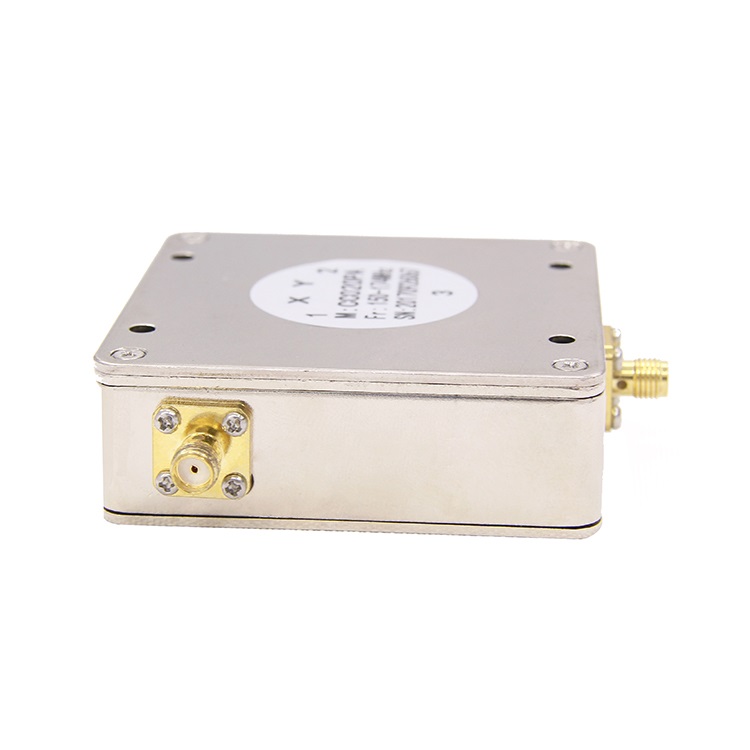

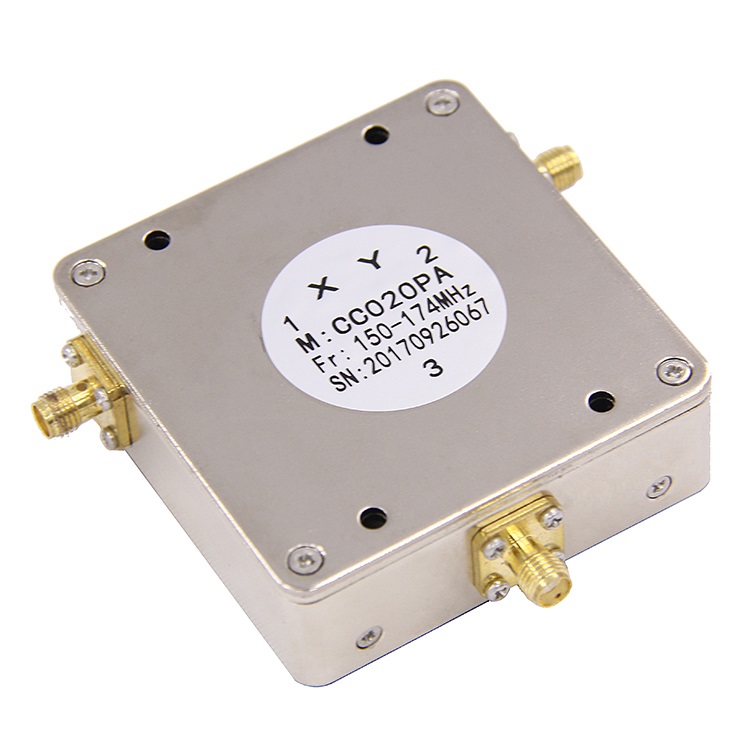

صور تفصيلية للمنتج
