نظرة عامة على المنتج

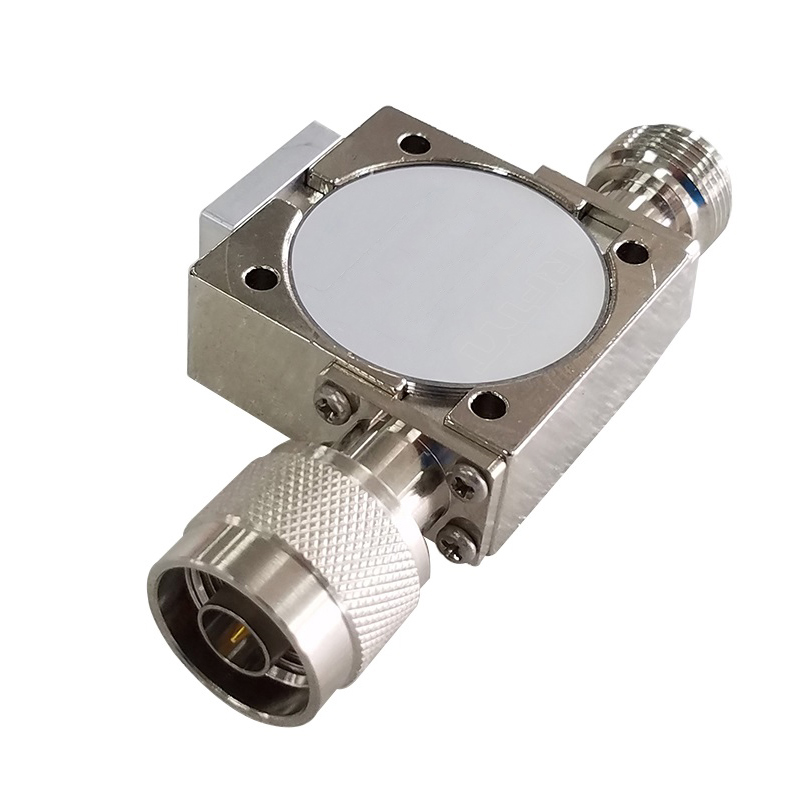

ال عازل محوري UHF (400-430 ميجاهرتز) يُعدّ عنصر حماية بالغ الأهمية لأنظمة الاتصالات اللاسلكية عالية الطاقة. مصمم خصيصاً لـ 400-430 ميجاهرتز يضمن هذا الجهاز، بفضل نطاقه الطيفي، تدفق طاقة الترددات اللاسلكية في الاتجاه الأمامي فقط، مما يحمي جهاز الإرسال الخاص بك من الطاقة المنعكسة الضارة المحتملة الناتجة عن عدم تطابق الهوائي أو أعطال الخط. بفضل متانته 200 واط تيار مستمر قوة أمامية r تناول الطعام ومنخفض للغاية فقد الإدخال 0.4 ديسيبل ، فهو عنصر أساسي لأجهزة الراديو التكتيكية العسكرية، والقياس عن بعد في مجال الطيران والفضاء، والبنية التحتية التجارية ذات الأهمية البالغة للمهمة UHF.
المواصفات الفنية والميكانيكية
| نطاق التردد | 400 - 430 ميجاهرتز |
| فقد الإدخال | ≤ 0.4 ديسيبل |
| عزل | ≥ 20 ديسيبل |
| نسبة الموجة المرتدة | ≤ 1.25 |
| قوة أمامية | 200 واط تيار مستمر |
| القدرة العكسية | 20 واط |
| نوع الموصل | أنثى شمالية / ذكر شمالي (NK/NJ) |
| درجة حرارة التشغيل | من -30 درجة مئوية إلى +75 درجة مئوية |
ملحوظة: تم تصميم عازل الترددات العالية جدًا (UHF) هذا لتحقيق استقرار طويل الأمد. يُرجى التأكد من أن تبديد الطاقة العكسي لا يتجاوز 20 واط للحفاظ على سلامة التوصيلات الداخلية. يتوفر ضبط التردد المخصص ضمن نطاق 300-500 ميجاهرتز عند الطلب.
الأسئلة الشائعة
- س1: لماذا يعتبر العازل ضرورياً لأجهزة الإرسال UHF بتردد 400 ميجاهرتز؟
- ج: تُستخدم نطاقات التردد العالي جدًا (UHF) غالبًا للاتصالات المتنقلة والتكتيكية الحساسة. في حال تلف الهوائي أو انقطاعه، تنعكس الإشارة عائدةً إلى جهاز الإرسال. المعزل يعمل كحاجز، يمتص الطاقة المنعكسة ويمنع مكبرات الطاقة باهظة الثمن من الاحتراق.
- س2: ما الفرق بين الطاقة الأمامية والطاقة العكسية في هذا الجهاز؟
- أ: القدرة الأمامية (200 واط) يمثل الحد الأقصى لمستوى الإشارة التي يمكن للجهاز تمريرها من المدخل إلى المخرج. القدرة العكسية (20 واط) تمثل هذه النسبة مقدار الطاقة المنعكسة التي يمكن للحمل الداخلي امتصاصها بأمان. بالنسبة للأنظمة ذات الانعكاس العالي جدًا، نوصي بفحص نسبة الموجة الموقوفة (VSWR) لخط الهوائي بانتظام.
- س3: هل يؤثر فقدان الإدخال المنخفض البالغ 0.4 ديسيبل على نطاق الإشارة؟
- أ: الحد الأدنى من فقدان الإدخال أمر بالغ الأهمية. خسارة 0.4 ديسيبل يكاد يكون ضئيلاً، مما يضمن وصول كل طاقة جهاز الإرسال تقريبًا إلى الهوائي، مما يزيد من نطاق الاتصال مع توفير مستوى عالٍ من الحماية.
- س4: هل يمكن استخدام هذا العازل في بيئات ذات درجات حرارة عالية؟
- ج: نعم، تم تصنيفه حتى +75 درجة مئوية وهذا يجعلها مناسبة للتركيب في الخزائن الخارجية غير المبردة أو بالقرب من مكبرات الطاقة ذات الحرارة العالية الموجودة عادة في أنظمة مكبرات الصوت ثنائية الاتجاه (BDA).
- س5: إلى ماذا يشير NK/NJ في مواصفات الموصل؟
- ج: يشير الحرف "K" عادةً إلى الموصل الأنثوي (المقبس)، بينما يشير الحرف "J" إلى الموصل الذكري (القابس). يمكن تهيئة العوازل لدينا بموصلات N أنثى/أنثى، أو N ذكر/أنثى، أو تركيبات أخرى لتتوافق مع كابلات النوع N الموجودة لديك.
الرسم الميكانيكي
صور تفصيلية للمنتج
