وصف المنتج
ال عازل محوري VHF (146-174 ميجاهرتز) هو جهاز سلبي عالي الطاقة مصمم لحماية الإشارات ذات الأهمية البالغة. يوفر أداءً استثنائيًا عزل 40 ديسيبل وبفضل استقرار نسبة الموجة الموقوفة (VSWR)، يُعدّ عنصرًا أساسيًا لحماية أجهزة الإرسال في المجالات العسكرية والفضائية والتجارية تطبيقات الراديو. يضمن اتجاهه في اتجاه عقارب الساعة (→) تدفقًا فعالًا للطاقة مع حماية الإلكترونيات الحساسة من الطاقة المنعكسة العالية.
ميزات المنتج
- أداء عزل عالي: يتميز بحد أدنى من عزل 40 ديسيبل ، مما يوفر حماية فائقة ضد ارتداد الإشارة.
- نطاق ترددي واسع VHF: مُحسَّن لـ 146-174 ميجاهرتز الطيف، مناسب لمجموعة واسعة من معايير الاتصالات.
- قدرة عالية على تحمل الطاقة: مصنف لـ 100 واط تيار مستمر على كل من المسارين الأمامي والعكسي لتحقيق أقصى قدر من الموثوقية.
- تنوع فائق: مصمم ليعمل بكفاءة في درجات حرارة تتراوح من من -20 درجة مئوية إلى +70 درجة مئوية .
المواصفات الفنية
| رقم الموديل | N-1-100 / 146-174 ميجاهرتز |
| نطاق التردد | 146 - 174 ميجاهرتز (في اتجاه عقارب الساعة) |
| فقد الإدخال | ≤ 1.2 ديسيبل |
| عزل | ≥ 40 ديسيبل |
| نسبة الموجة المرتدة | ≤ 1.25 |
| قوة أمامية | 100 واط تيار مستمر |
| القدرة العكسية | 100 واط |
| نوع الموصل | أنثى-محايدة داخل / أنثى-محايدة خارج |
| درجة حرارة التشغيل | من -20 درجة مئوية إلى +70 درجة مئوية |
| مقاومة | 50 أوم |
ملحوظة: يمكن الاطلاع على جميع المواصفات (التردد والطاقة والموصلات). مخصص من خلال خدماتنا الخاصة بمصنعي المعدات الأصلية لتلبية متطلبات تطبيقك المحددة.
الأسئلة الشائعة
- س1: لماذا يعتبر عزل 40 ديسيبل مهمًا بالنسبة لهذا العازل VHF؟
- أ: عزل 40 ديسيبل يتميز هذا العازل بمستوى حماية أعلى بكثير من العوازل القياسية (عادةً 20-23 ديسيبل). وهذا يضمن تخفيف أي طاقة منعكسة من الهوائي بمقدار 10000 مرة قبل وصولها إلى جهاز الإرسال، مما يوفر حماية فائقة.
- س2: ماذا يعني تدفق الإشارة "في اتجاه عقارب الساعة (→)"؟
- أ: يشير إلى غير متبادل طبيعة الجهاز. يتم تمرير الإشارات الداخلة من منفذ الإدخال إلى منفذ الإخراج مع فقد منخفض، بينما يتم توجيه أي إشارات تدخل منفذ الإخراج إلى حمل داخلي.
- س3: هل يمكن استخدام هذا الجهاز في تطبيقات الارتفاعات العالية أو تطبيقات الفضاء الجوي؟
- ج: نعم، تم تصميم هذا العازل خصيصًا لـ الفضاء والعسكرية التطبيقات التي تتطلب الاستقرار في ظل ظروف بيئية متغيرة.
- س4: كيف يمكنني طلب تكوين مخصص؟
- ج: فرق المبيعات والهندسة لدينا متاحة 24 ساعة في اليوم نقدم دعمًا مهنيًا متخصصًا لتخصيص أي مكون من مكونات الترددات اللاسلكية وفقًا لاحتياجات مشروعك المحددة.

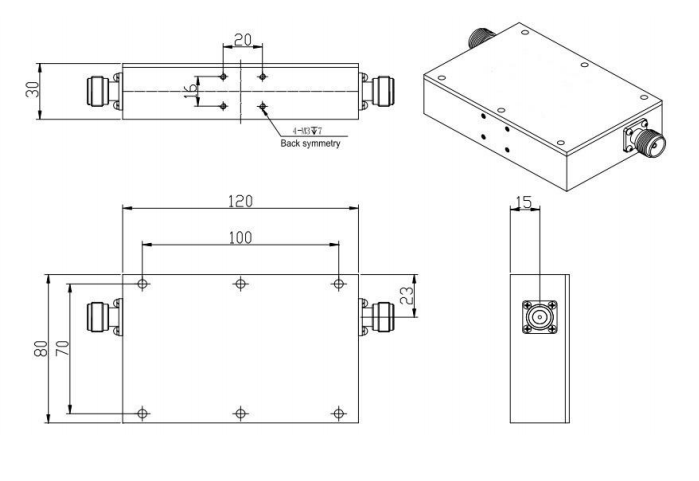

الرسم الميكانيكي
