30db 450-4000mhz power tapper نظام السلامة العامة

جامع السلطة( 450-4000 ميغا هرتز, 4 . 3-10 نوع , ip65, -160 دي بي سي)
  • البند رقم.:

    MNL-PT-4540-4F-160-X
  • المنتج خطابيهما:

    China
  • العلامة التجارية:

    Maniron
  • ميناء الشحن:

    Shanghai/Shenzhen/Guangzhou/Ningbo
  • اللون:

    black or customized
  • تفاصيل المنتجات

اسم المنتج

450-4000 ميجا هرتز قوة جامع مع 4 . موصل 3-10 أنثى , واسع للاتصالات


مواصفات المنتج

◆ نطاق تردد واسع
◆ تغطية 2G / 3G / 4G / LTE / 5G
◆ تعديل بيني سلبي منخفض
◆ انخفاض VSWR وفقدان الإدراج
◆ عزل عالي , داخلي وخارجي

المواصفات الفنية والميكانيكية

غرض

تخصيص

نموذج

mnl- pt- 4540- 4f-160-xx (يشير xx إلى أدوات التوصيل)

نطاق الترددات

450-520 / 698-960 / 1710-2700 / 3500-40 00 ميجا هرتز

اقتران

3dB (4 . 8 ديسيبل)

5 ديسيبل

6 ديسيبل

7 ديسيبل

8 ديسيبل

10 ديسيبل

13 ديسيبل

15 ديسيبل

20 ديسيبل

30 ديسيبل

تقسيم الإخراج (الخسارة الرئيسية)

- 2 . 05dB

-1 . 8 ديسيبل

-1 . 35dB

-1 . 0 ديسيبل

-0 . 7 ديسيبل

-0 . 4 ديسيبل

-0 . 2 ديسيبل

-0 . 1 ديسيبل

-0 . 1 ديسيبل

-0 . 1 ديسيبل

خسارة تبديدية (ديسيبل)

0 . 3dB

0 . 3dB

0 . 3dB

0 . 3dB

0 . 3dB

0 . 3dB

0 . 3dB

0 . 3dB

0 . 3dB

0 . 3dB

فرع شجرة

fl اقتطاع (ديسيبل)

450-520

0 / -1 .2

0 / -1 .2

0 / -1 .2

+0 . 3 / -1 .2

+0 . 3 / -1 .2

+0 . 3 / -1 .2

± 1 . 0

± 1 . 0

± 1 . 0

± 1 . 6

698-960

± 0 .8

± 0 .8

± 0 .8

± 0 .8

± 0 .8

± 0 .8

± 0 .8

± 0 .8

± 0 . 8

± 1 .6

1710-2700

± 0 .8

± 0 .7

± 0 .7

± 0 .7

± 0 .7

± 0 .8

± 0 .8

± 0 .8

± 1 . 2

± 2 . 0

3500-4000

+0 .5 / -1 .5

+0 . 3 / -1 .5

+0 .5 / -1 .5

± 1 . 2

± 1 . 2

+0 . 3 / -1 .5

± 1 . 2

± 1 . 2

± 1 . 5

± 2 . 5

vswr

698 -2700

1 . 35:1

1 . 35:1

1 . 35:1

1 . 25:1

1 . 25:1

1 . 25:1

1 . 25:1

1 . 25:1

1 . 25:1

1 . 25:1

450- 4000

1.5:1

1.5:1

1.4:1

1 . 35:1

1 . 3: 1

1 . 3: 1

1 . 3: 1

1 . 3: 1

1 . 25:1

1 . 25:1

تعديل

≤ -160 ديسيبل @ 2x43dbm (698-2700 ميجا هرتز)

تقييم القوة

3 00 واط

معاوقة

50

الموصل

4 . 3-10 / انثى

الوزن (كجم)

0 . 23

نطاق درجة حرارة

-35 ~ 75 درجة مئوية

التطبيقات

استخدام داخلي / خارجي , ip67

رسم المنتج

على النحو التالي

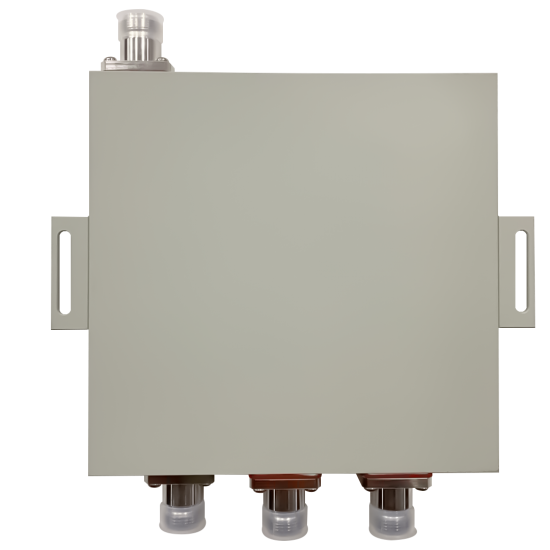

صورة

power tapper 450-4000MHz
