نظرة عامة على المنتج وميزاته
ال مقسم طاقة تفاعلي ثلاثي الاتجاهات بتردد 600-3800 ميجاهرتز هو مكون عالي الأداء مصمم خصيصًا لحلول البناء المتقدمة (IBS). وباستخدام عملية تصميم فريدة على لوحات الميكروستريب، فإنه يوفر أداءً استثنائيًا -160 ديسيبل مستوى PIM منخفض تصنيف ونطاق تردد واسع للغاية يغطي كليهما نطاقات السلامة العامة وشبكات الجيل الخامس NR يقوم هذا المقسم بتقسيم إشارة دخل واحدة بكفاءة إلى ثلاثة مخارج متساوية مع فقد إدخال منخفض للغاية، مما يجعله مثاليًا لتغطية شبكة 2G/3G/4G/5G عالية السعة في البيئات الداخلية والخارجية.
المواصفات الفنية والميكانيكية
| عنصر المعلمة | تفاصيل المواصفات |
|---|---|
| نطاق التردد (ميجاهرتز) | 600 - 3800 ميجاهرتز |
| رقم منفذ الإدخال / الإخراج | مدخل واحد / مخرج بثلاثة منافذ |
| فقدان التقسيم (ديسيبل) | 4.8 ديسيبل |
| فقد الإدخال (IL) | ≤ 0.6 ديسيبل |
| نسبة الموجة المرتدة | ≤1.4 عند 600-960 ميجاهرتز | 1.3 عند 960-2700 ميجاهرتز | 1.4 عند 2700-3800 ميجاهرتز |
| 3rd PIM (dBc) | ≤ -160 ديسيبل عند 2*43 ديسيبل ميلي واط (698-2700 ميجاهرتز) |
| إجمالي الطاقة المدخلة | 300 واط تيار مستمر |
| مقاومة | 50 أوم |
| نطاق درجة الحرارة | من -30 درجة مئوية إلى +65 درجة مئوية |
| نوع الموصل | 4.3-10 أنثى |
| اللون ودرجة الحماية IP | رمادي، IP65 |
| الرطوبة النسبية | 5% - 95% |
الأسئلة والأجوبة المتكررة
- س1: ما هي نطاقات التردد التي يدعمها موزع الطاقة ثلاثي الاتجاهات هذا؟
- ج: يغطي هذا المقسم التفاعلي نطاقًا واسعًا للغاية من 600 ميجاهرتز إلى 3800 ميجاهرتز، مما يجعله متوافقًا تمامًا مع نطاقات 2G و3G و4G LTE وأحدث نطاقات 5G NR، بالإضافة إلى شبكات السلامة العامة.
- س2: لماذا يعتبر تصنيف PIM المنخفض -160 ديسيبل مهمًا لشبكات الجيل الخامس؟
- أ: يُعدّ انخفاض التداخل السلبي (PIM) أمرًا بالغ الأهمية في شبكات الجيل الخامس والشبكات عالية السعة. ويمنع تصنيف ≤ -160 ديسيبل التداخل الداخلي من إحداث ضوضاء، مما يضمن معدل نقل بيانات أعلى واتصالات أكثر استقرارًا لمستخدمي الهواتف المحمولة.
- س3: هل هذا المنتج مناسب للاستخدام الخارجي؟
- ج: نعم، يتميز بهيكل حاصل على تصنيف IP65 ويمكنه العمل في درجات حرارة من -30 درجة مئوية إلى +65 درجة مئوية، مما يوفر أداءً موثوقًا به لكل من أنظمة الهوائيات الموزعة الداخلية (DAS) وتركيبات محطات القاعدة الخارجية.
- س4: ما هي فائدة استخدام موصلات أنثى 4.3-10 مقارنة بالموصلات القياسية؟
- أ: تُعدّ موصلات 4.3-10 المعيار الحديث لتطبيقات التشويش السلبي المنخفض. فهي أصغر حجمًا من موصلات DIN 7/16 وتوفر ثباتًا ميكانيكيًا فائقًا وتوصيلًا كهربائيًا ممتازًا، مما يساعد على الحفاظ على أداء التشويش السلبي المنخفض على المدى الطويل.
- س5: كيف يؤثر "فقدان التقسيم" على الإشارة عبر منافذ الإخراج الثلاثة؟
- ج: في مُقسِّم الإشارة ثلاثي الاتجاهات، تُقسَّم الإشارة بالتساوي. يبلغ الفقد النظري لكل منفذ 4.8 ديسيبل. يُبقي تصميمنا فقد الإدخال الإضافي عند الحد الأدنى (≤0.6 ديسيبل)، مما يضمن حصول كل منفذ إخراج على أقصى طاقة إشارة ممكنة.
الرسم الميكانيكي

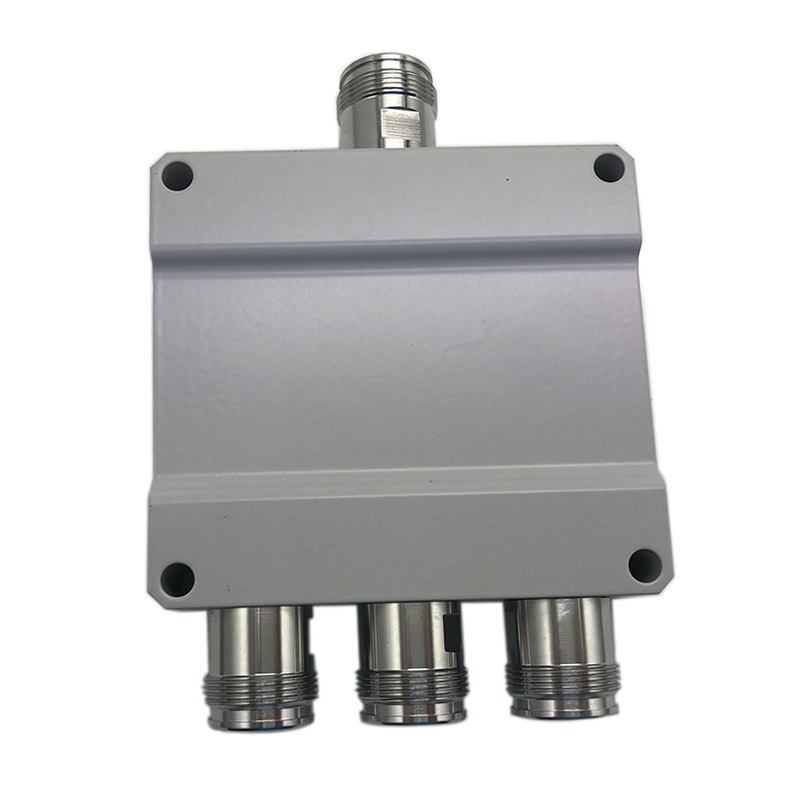

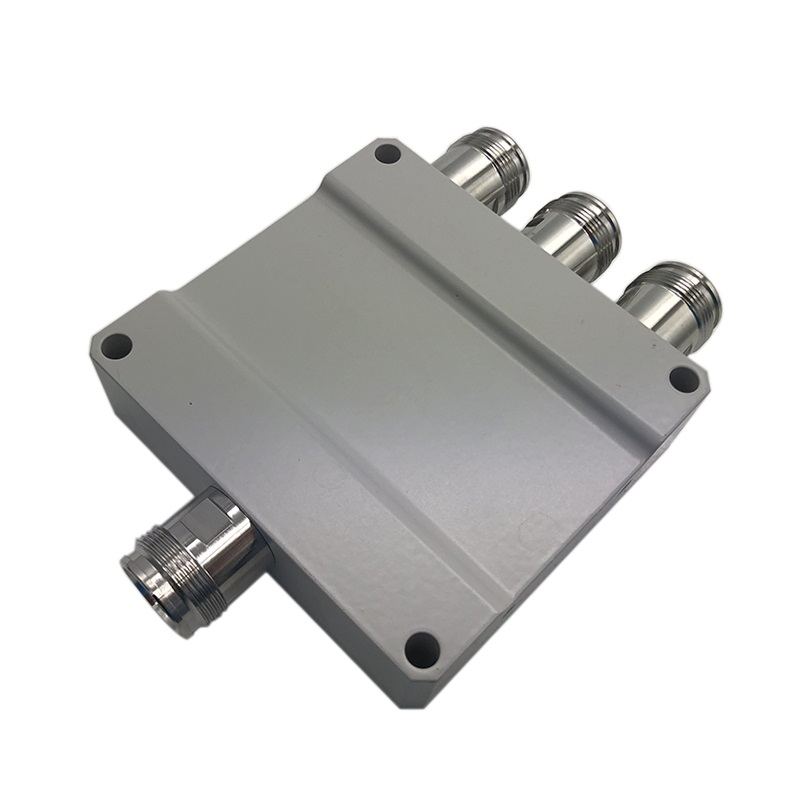

صور المنتج
