نظرة عامة على المنتج وميزاته

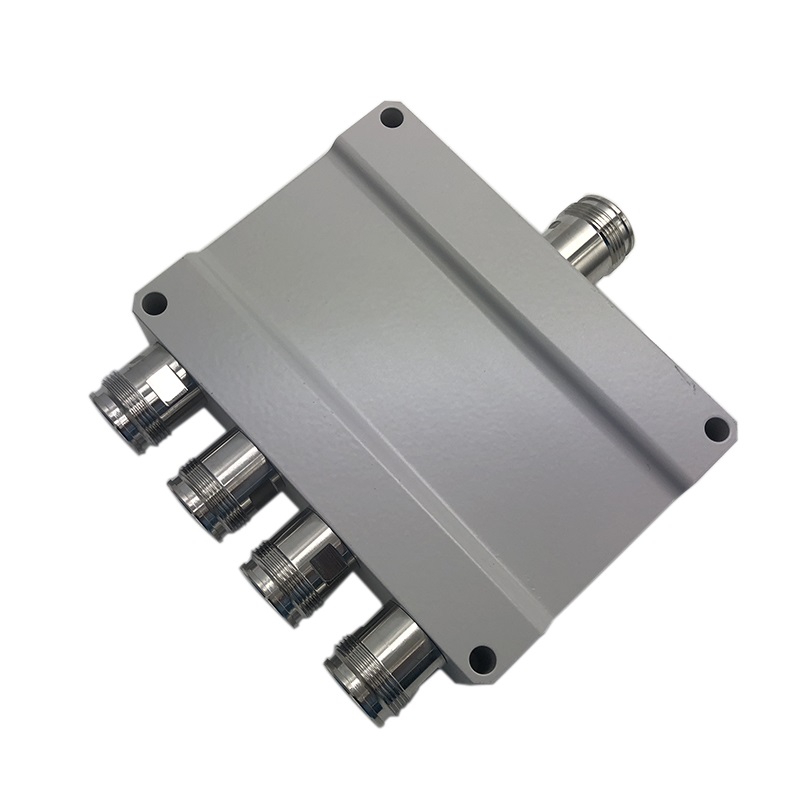

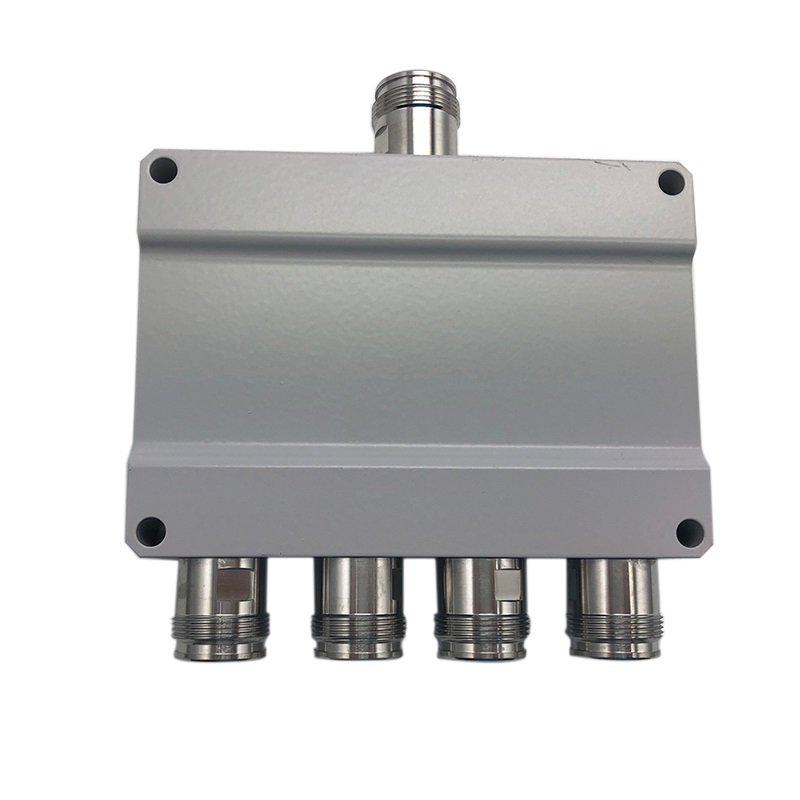

ال مقسم طاقة تفاعلي رباعي الاتجاهات بتردد 600-3800 ميجاهرتز هو مكون عالي الأداء مصمم لأنظمة البناء الحديثة (IBS). يتميز بتصميم فريد يحقق نسبة تآكل منخفضة للغاية (PIM). -160 ديسيبل يوفر تغطية سلسة عبر شبكات الجيل الثاني والثالث والرابع LTE، وعلى وجه التحديد نطاقات 5G NR يُعد هذا الموزع ضروريًا لتوزيع طاقة الترددات اللاسلكية من مدخل واحد إلى أربعة مخارج بأقل قدر من الفقد، ويتميز بتصميم متين. IP65 الإسكان و 4.3-10 أنثى موصلات لتلبية متطلبات السعة العالية لكل من شبكات السلامة العامة وشبكات الاتصالات التجارية.
- تغطية فائقة الاتساع: نطاق 600-3800 ميجاهرتز، يدعم بالكامل نطاقات الجيل الخامس ونطاقات السلامة العامة.
- معدل منخفض للغاية من مؤشر PIM: ≤ -160dBc @ 2*43dBm يضمن نقل الإشارة بدون تداخل.
- قدرة عالية على تحمل الطاقة: يدعم طاقة إدخال إجمالية تصل إلى 300 واط تيار مستمر.
- المتانة البيئية: حاصل على تصنيف IP65 للاستخدامات الداخلية والخارجية في مختلف المناخات.
المواصفات الفنية والميكانيكية
| عنصر المعلمة | تفاصيل المواصفات |
|---|---|
| نطاق التردد (ميجاهرتز) | 600 - 3800 ميجاهرتز |
| رقم منفذ الإدخال / الإخراج | مدخل واحد / مخرج رباعي المنافذ |
| فقدان التقسيم (ديسيبل) | 6.0 ديسيبل |
| فقد الإدخال (IL) | ≤ 0.9 ديسيبل |
| نسبة الموجة المرتدة | ≤1.5 عند 600-960 ميجاهرتز | 1.35 عند 960-2700 ميجاهرتز | 1.4 عند 2700-3800 ميجاهرتز |
| 3rd PIM (dBc) | ≤ -160 ديسيبل عند 2*43 ديسيبل ميلي واط (698-2700 ميجاهرتز) |
| إجمالي الطاقة المدخلة | 300 واط تيار مستمر |
| مقاومة | 50 أوم |
| درجة حرارة التشغيل | من -30 درجة مئوية إلى +65 درجة مئوية |
| نوع الموصل | 4.3-10 أنثى |
| اللون ودرجة الحماية IP | رمادي، IP65 |
| الرطوبة النسبية | 5% - 95% |
الأسئلة والأجوبة المتكررة
- س1: هل يدعم هذا الموزع الرباعي نطاقات تردد الجيل الخامس الجديدة؟
- ج: نعم. مع نطاق تردد واسع للغاية يتراوح بين 600-3800 ميجاهرتز، فإنه يغطي بالكامل نطاقات 5G Sub-6GHz الحرجة (مثل n77 و n78) بالإضافة إلى ترددات 2G/3G/4G القديمة وترددات السلامة العامة.
- س2: لماذا يعتبر تصنيف PIM -160dBc مهمًا لحلول المباني الداخلية (IBS)؟
- ج: في البيئات الداخلية ذات الكثافة العالية، يمكن أن يتسبب التداخل السلبي (PIM) في حدوث تداخل كبير يؤدي إلى إبطاء سرعات نقل البيانات. يضمن تصنيف ≤ -160 ديسيبل أن يوفر جهاز التوزيع مسار إشارة "نظيفًا"، مما يزيد من سعة الشبكة وإنتاجية المستخدم.
- س3: هل يمكنني تركيب موزع الطاقة هذا في بيئة خارجية؟
- ج: بالتأكيد. يتميز بهيكل حاصل على تصنيف IP65 وتحمل درجة حرارة من -30 درجة مئوية إلى +65 درجة مئوية، مما يجعله متينًا بما يكفي لمحطات القاعدة الخارجية والأسطح والبيئات الرطبة.
- س4: ما هي مزايا استخدام موصلات أنثى 4.3-10؟
- ج: تم تصميم موصلات 4.3-10 خصيصًا لتطبيقات PIM المنخفضة. وهي أصغر حجمًا من موصلات DIN القديمة 7/16 وتوفر اتصالًا كهربائيًا أكثر استقرارًا، وهو أمر ضروري للحفاظ على أداء PIM بمرور الوقت.
- س5: ما الفرق بين "فقدان الانقسام" و "فقدان الإدخال"؟
- أ: فقدان التقسيم (6 ديسيبل) هو الفقد النظري الناتج عن تقسيم الإشارة إلى 4 مسارات متساوية. أما فقدان الإدخال (≤ 0.9 ديسيبل) فهو الطاقة الفعلية المفقودة بسبب المكونات الداخلية للمقسم. يقلل تصميمنا من فقدان الإدخال لضمان وصول الإشارة بأقصى كفاءة إلى هوائياتك.
الرسم الميكانيكي
