اسم المنتج :

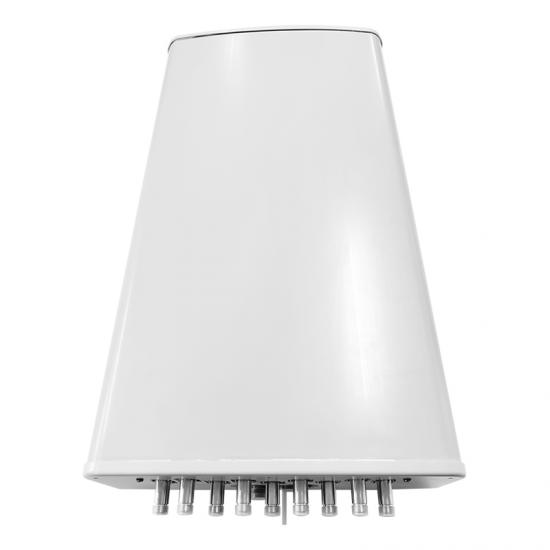

وحدة تحكم عن بعد متكاملة 13 ديسيبل هوائي اللوحة
مميزات المنتج:
◆ الامتثال للطيف الموسع لـ 2300-2400 ميجاهرتز
◆ يستخدم موصل 4.3-10 الجديد، وهو أصغر بنسبة 40% من موصل DIN التقليدي 7/16
◆ التعديل المتبادل السلبي المنخفض
المواصفات الفنية:
المواصفات الميكانيكية
|
نطاق التردد |
23 00- 24 00 |
||
|
|
نطاق الإمالة الكهربائية الرأسية للأسفل (°) |
2-12 |
|
|
دقة الإمالة للأسفل (°) |
±1.0 |
||
|
المعايرة والمعلمات الكهربائية |
درجة الاقتران من منفذ المعايرة إلى منافذ الإشعاع (ديسيبل) |
-26±2 |
|
|
أقصى انحراف للسعة من منفذ المعايرة إلى منافذ الإشعاع (ديسيبل) |
≤0.9 |
||
|
أقصى انحراف طوري من منفذ المعايرة إلى منافذ الإشعاع (°) |
≤7 |
||
|
نسبة الموجة الدائمة للجهد (VSWR) عند منافذ المعايرة والإشعاع |
≤1.50 |
||
|
متوسط قدرة التعامل مع الطاقة (واط) |
≥80 |
||
|
العزل بين منافذ الإشعاع المستقطبة (ديسيبل) |
عند إمالة لأسفل بمقدار 2-6 درجة |
≥25 |
|
|
عند إمالة لأسفل بمقدار 7-12 درجة |
≥25 |
||
|
العزل بين منافذ الإشعاع المستقطبة المتقاطعة (ديسيبل) |
عند إمالة لأسفل بمقدار 2-6 درجة |
≥25 |
|
|
عند إمالة لأسفل بمقدار 7-12 درجة |
≥25 |
||
|
معلمات الإشعاع |
شعاع الوحدة |
عرض شعاع نصف القدرة الأفقي (°) |
65±10 |
|
كسب شعاع العنصر (dBi) |
≥ 13 |
||
|
انخفاض طاقة الحافة عند ±60 درجة (ديسيبل) |
12±3 |
||
|
عرض شعاع نصف القدرة الرأسي (°) |
≥ 15 |
||
|
نسبة الاستقطاب المتقاطع (محوري، ديسيبل) |
≥15 |
||
|
نسبة الاستقطاب المتبادل (±60 درجة، ديسيبل) |
≥8 |
||
|
نسبة الأمام إلى الخلف (ديسيبل) |
≥23 |
||
|
قمع الفص الجانبي العلوي (ديسيبل) |
≤-1 6 |
||
|
شعاع البث |
كسب شعاع البث (dBi) |
≥1 3 |
|
|
نسبة الطاقة في قطاع ±32.5 درجة (%) |
72±7 |
||
|
نسبة الطاقة في قطاع ±60 درجة (%) |
≥90 |
||
|
انخفاض طاقة الحافة بمقدار ±60 درجة (ديسيبل) |
12±3 |
||
|
عرض شعاع نصف القدرة الرأسي (°) |
≥4.5 |
||
|
قوة نسبة الأمام إلى الخلف (ديسيبل) |
≥25 |
||
|
قمع الفص الجانبي العلوي (ديسيبل) |
≤-1 6 |
||
|
شعاع الأعمال |
كسب شعاع الخدمة عند 0 درجة (ديسيبل) |
≥ 19 |
|
|
عرض شعاع نصف القدرة الأفقي عند 0° (°) |
≤25 |
||
|
مستوى الفص الجانبي الأفقي عند 0 درجة (ديسيبل) |
≤-1 3.5 |
||
|
كسب شعاع الخدمة عند ±60 درجة (ديسيبل) |
≥17 |
||
|
عرض شعاع نصف القدرة الأفقي عند ±60 درجة (°) |
≤25 |
||
|
مستوى الفص الجانبي الأفقي عند ±60 درجة (ديسيبل) |
≤-3 |
||
|
نسبة الاستقطاب المتقاطع عند 0 درجة (محوري، ديسيبل) |
≥20 |
||
|
نسبة الأمام إلى الخلف عند 0 درجة (ديسيبل) |
≥28 |
||
ميكانيكي
تحديد
|
نوع الموصل |
9*NK أنثى أو 9*4.3-10 أنثى |
|
موقع الموصل |
قاع |
|
الأبعاد (مم) |
750*398*141 |
|
الوزن (كجم) |
15 (باستثناء الأقواس) |
|
مادة الرادار |
UPVC |
|
لون الرادوم |
رمادي |
|
درجة حرارة التشغيل (°م) |
من -40 إلى +70 |
|
رطوبة التشغيل (%) |
5-95 |
|
مقاومة الرياح (م/ث) |
60 |
|
طلب |
في الهواء الطلق |
|

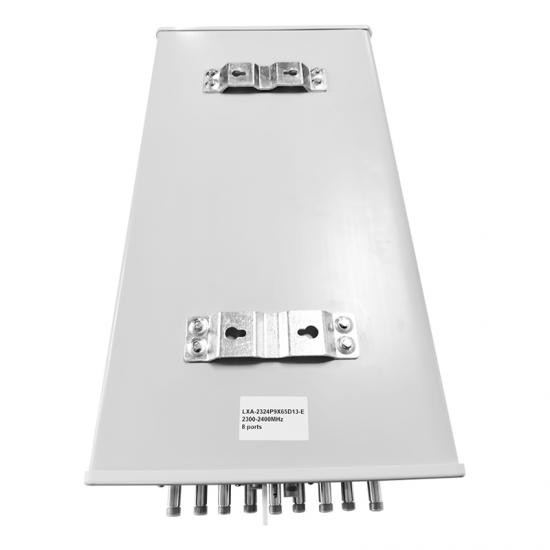

طريقة التركيب |
تركيب العمود (قطر العمود: ∅42-∅115 مم) |
|
خصائص RET |
||||||||
|
نوع RET |
RET المتكاملة |
|||||||
|
بروتوكولات RET |
AISG 2.0/3GPP |
|||||||
|
نطاق جهد الإدخال (فولت) |
10-30DC |
|||||||
|
استهلاك الطاقة (واط) |
＜ 0.6 (عندما لا يعمل المحرك، 12 فولت) ＜ 5 (عندما يعمل المحرك، 12 فولت) ＜ 10 (عند بدء تشغيل المحرك أو إيقاف تشغيله، 12 فولت) |
|||||||
|
وقت التعديل (النطاق الكامل) |
نموذجي 50 (عادةً، حسب نوع الهوائي) |
|||||||
|
موصل ريت |
موصل 2*8 سنون وفقًا لـ IEC 60130-9 ديزي تشان في: ذكر/ديزي تشان خارج: أنثى |
|||||||
|
تعيين الدبوس وفقًا لـ Aisg |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
لم يتم استخدامه |
لم يتم استخدامه |
RS-485B |
لم يتم استخدامه |
RS-485A |
دي سي |
عودة التيار المستمر |
لم يتم استخدامه |
|
الحماية من الصواعق(KA) |
8(8/20 ميكرو ثانية ) |
|||||||
