اسم المنتج

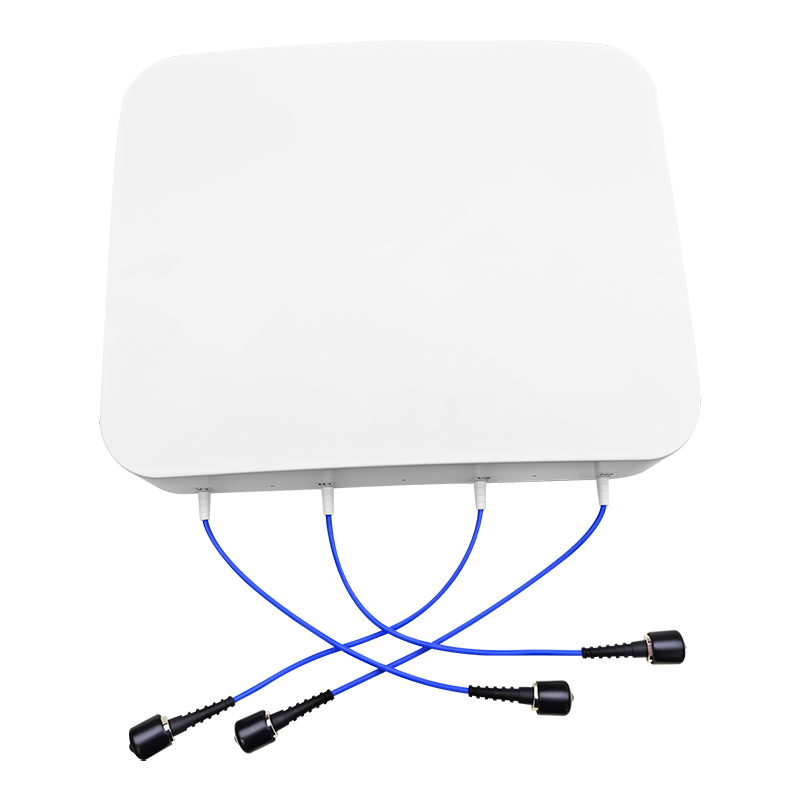

600-6000 ميجا هرتز PIM منخفض هوائي لوحة خارجي بأربعة منافذ
ص ميزات المنتج
◆ نطاق التردد الواسع 600-6000 ميجا هرتز
◆ نسبة موجة الجهد الدائمة منخفضة
◆ مكسب عالي
المواصفات الفنية والميكانيكية
|
المواصفات الكهربائية |
|||||
|
تكرار يتراوح، ميغا هرتز |
600-698 |
698-960 |
1710-2700 |
3300-4000 |
4000-6000 |
|
يكسب، د بي |
4.0 |
5.5 |
8.5 |
7.0 |
6.0 |
|
معدل الموجة الدائمة |
≤2.5 |
≤2.0 |
≤2.0 |
≤2.0 |
≤2.0 |
|
الاستقطاب |
أفقي ورأسي |
||||
|
العزلة، ديسيبل |
≥10 |
≥12 |
≥20 |
≥24 |
≥24 |
|
من الامام الى خلف النسبة، ديسيبل |
≥6 |
≥7 |
≥13 |
≥10 |
≥10 |
|
PIM، 3 طلب، 2x20W |
≤-140 د قبل الميلاد |
≤-153 د قبل الميلاد |
|||
|
أفقي عرض الشعاع |
108-80 درجة |
130-85 درجة |
95-58 درجة |
65-33 درجة |
52-28 درجة |
|
عرض الشعاع الرأسي |
98-75 درجة |
108-78 درجة |
83-45 درجة |
90-25 درجة |
45-22 درجة |
|
مدخل مقاومة |
50 أوم |
||||
|
الأعلى. مدخل قوة |
50 واط |
||||
|
الحماية من الصواعق |
دي سي أرضي |
||||
|
المواصفات الميكانيكية |
|||||
|
موصل |
4 × 4.3-10 أنثى |
||||
|
أبعاد |
385x315x68 ملم |
||||
|
وزن |
1.5 كجم |
||||
|
مادة العاكس |
الألومنيوم و لوحة الدوائر المطبوعة |
||||
|
مادة الرادار |
ABS (الأشعة فوق البنفسجية (مستقرة) |
||||
|
درجة حرارة التشغيل |
-40 درجة مئوية إلى +65 درجة مئوية |
||||
