السلامة العامة BDA مكرر RF.

السلامة العامة الرقمية الفرقة المزدوجة خارج الهواء مكرر
  • البند رقم.:

    MN-BDA-UHF700/800
  • المنتج خطابيهما:

    Hefei,China
  • العلامة التجارية:

    Maniron
  • الدفع:

    FOB, EXW, FCA, CIF
  • اللون:

    Red or Customized
  • MOQ:

    1
  • تفاصيل المنتجات

السلامة العامة الرقمية الفرقة المزدوجة خارج الهواء مكرر


المواصفات الفنية


العناصر

السلامة العامة الرقمية الفرقة المزدوجة خارج الهواء مكرر

Band-1

Band-2

نطاق الترددات

Uplink / downlink .

Uplink / downlink .

788-805 MHz / 758-775 MHZ.

806-809 MHz / 851-854 MHZ.

عرض النطاق الترددي (رقمي تصفية)

17MHZ

3 ميجا هرتز

ماكس انتاج الطاقة

ul 20DBM . (+ / -2db)

DL 27DBM (+ / -2db)

ul 20DBM . (+ / -2db)

DL 27DBM (+ / -2db)

MGC و AGC

25db

25db

أقصى المدخلات

الطاقة (غير مدمرة)

-10dbm .

ماكس كسب

ul 75db (+ / -3db)

DL 80DB (+ / -3db)

VSWR

< 2.

انبعاث حاد

9khz-1ghz: -36dbm .

1GHZ-12.75GHZ: -30dbm .

كشف العزلة

شيك العزلة خلال زمن الإقلاع

صنبور الضوضاء الشكل

ماكس 6DB

تأخير المجموعة

≤5μs

نظام مراقبة الإنذار

إنذار ل UPLINK تذبذب الذاتي

موصل RF.

2 * N- النوع أنثى

ط / معاوقة

50 أوم

مزود الطاقة

المدخلات: AC100-240V

استهلاك الطاقة

ماكس 60W

الرطوبة النسبية

ماكس 95٪

درجة حرارة التشغيل

-20 .إلى +50

درجة حرارة التخزين

-30 إلى +80

اللون

أحمر

طلب

في الأماكن المغلقة أو في الهواء الطلق (IP65)

أبعاد

316mm * 223mm * 85mm

وزن

8 كجم


ترك الرسالة
إذا كنت مهتما في منتجاتنا و تريد أن تعرف المزيد من التفاصيل,يرجى ترك رسالة هنا وسوف نقوم بالرد عليك بأسرع ما يمكن.
ذات الصلة المنتجات
N male straight RF coaxial connector
Maniron إمدادات ن الذكور على التوالي RF محوري موصل 1/2 كابل متحد المحور
ن الذكور على التوالي RF محوري الموصل موثوقية عالية, كبيرة اهتزاز أداء ممتاز الأداء الميكانيكية والكهربائية
Low VSWR Low PIM Termination Load
10W 698-3000 ميجا هرتز تحميل الإنهاء
تحميل الإنهاء (10W، 698-3000MHz، 4.3-10 ذكر، -161DBC)
450-2700MHz Low PIM RF Directional Coupler
الجملة نوع n 450-2700 ميجا هرتز 300 واط مقرنة اتجاهية rf
يغطي المقرن الاتجاهي rf نطاق تردد واسع من 450 إلى 2700 ميجاهرتز ، والتي لها وصلات مختلفة مثل 10 ديسيبل مقرنة اتجاهي
698-2700MHz  hybrid coupler 3 in 1 out
698-2700 ميجا هرتز 3 * 1 هجين موحد مقرنة هجينة n أنثى منخفضة PIM -150 ديسيبل داخلي
698-2700 ميجا هرتز 3 * 1 هجين موحد ن أنثى منخفضة PIM -150 ديسيبل داخلي
100W DC-8GHz Coaxial Attenuator
100W DC-8GHz المخفف المحوري مع N ذكر إلى أنثى
يحتوي المخفف المحوري RF Maniron DC-8GHz على 6dB / 10dB / 20dB / 30dB / 40dB وما إلى ذلك ، يمكننا صنعه باستخدام SMA J-K أو N J-K أو DIN J-K أو 4310 J-K.
136-174MHz  4 Cavity Pass-Reject Duplexer
VHF 136-174MHz 4 تجويف تمرير رفض الازدواج مع موصل N- أنثى
تعد وحدة الإرسال على الوجهين للمحطة الأساسية مثالية لتركيبات فصل الترددات العالية والطاقة العالية ، ويمكن عمل ترددها في نطاق 136-174 ميجاهرتز مع انخفاض VSWR وعزل عالي.
10w DC-6GHz dummy load
10W DC-6GHZ حمولة دمية متحد المحور مع 4.3-10 موصل
نطاق تردد واسع 10W DC-6GHZ حمولة دمية متحد المحور المستخدمة على نطاق واسع ل في المبنى حلول
600-3800MHz 3 way reactive power splitter
مقسم فاصل طاقة 3 طرق ذو أداء جيد 4310F
رد الفعل حسن الأداءيحتوي موزع الطاقة على نطاق تردد عريض 600-3800 ميجا هرتز ، والذي يستخدم على نطاق واسع لـ 5G Market.It منخفض PIM القيمة وفقدان الإدراج المنخفض و VSWR
Low PIM 4Way Wilkinson Divider
698-2700MHz انخفاض بيم 4Way ويلكنسون السلطة مقسم مع 4310-F
698-2700MHz4310-F نوع4Way ويلكنسون/مغير قوة الفاصل/المفرق مع انخفاض PIM-160dBc
خمسة آلاف ومائتان واحد
محول RF DIN أنثى إلى نوع مستقيم أنثى DIN
محول RF DIN أنثى إلى نوع مستقيم أنثى DIN لديه PIM منخفض وأداء جيد ، مقاومة مميزة هي 50 أوم. تتميز المحول بتردد عمل واسع ، اتصال موثوق ، أداء اهتزاز رائع.
cavity filter
RF 491 . 5-493 ميجا هرتز مرشح ممر تجويف UHF , 200 واط , N أنثى
مرشح ممر الترددات الراديوية / مرشح التجويف الذي يغطي من التردد 491 . 5-493 ميجا هرتز
Low PIM  617-4200MHz RF Directional Coupler
منخفض PIM 5-30 ديسيبل مقرنة اتجاهية rf مع 4310 الموصل
مقرنة اتجاهية بتردد 617-4200 ميجا هرتز ، اقتران 5 / 6 / 7 / 8 / 10 / 15 / 20 / 30 ديسيبل ، منخفض PIM -161 ديسيبل ، منخفض VSWR ، مرتفع عزل.

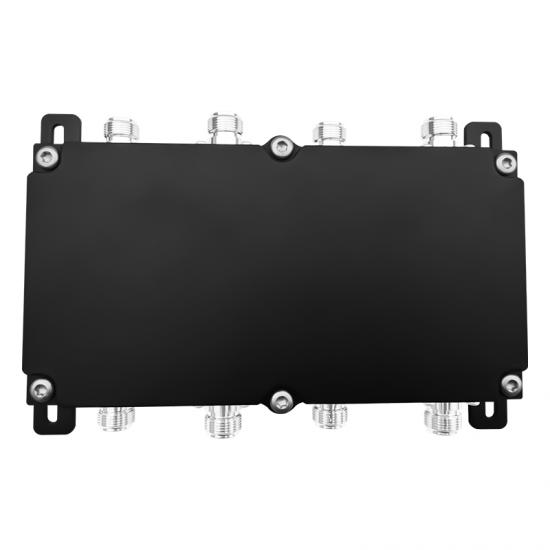

4in 4out 380-3800MHz hybrid coupler
