اسم المنتج

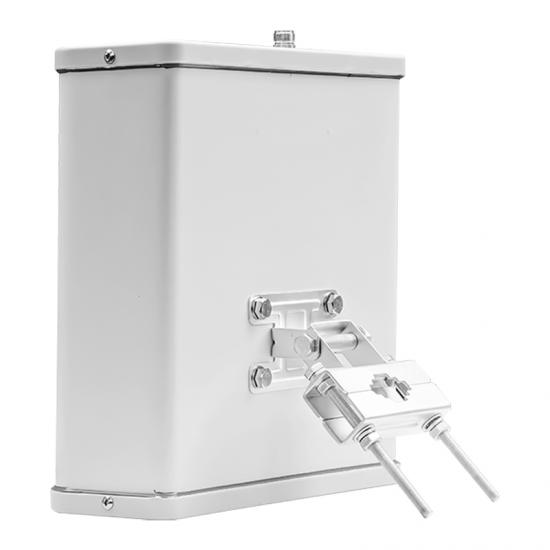

Maniron هوائيات لوحة تثبيت على الحائط MINO داخلية اتجاهية بقدرة 600-4000 ميجا هرتز
فميزات المنتج
â نطاق تردد واسع 600-4000 ميجا هرتز
â VSWR منخفض
â مكاسب عالية
â يستخدم على نطاق واسع لـ DAS
المواصفات الفنية والميكانيكية
|
المواصفات الكهربائية |
|||||
|
نطاق التردد (ميجا هرتز) |
600-698 |
617-698 |
698-960 |
1710-2700 |
3300-4000 |
|
الكسب (ديسيبل) |
5.0 |
5.0 |
5.5 |
8.5 |
7.0 |
|
VSWR |
â¤2.5 |
â¤2.5 |
â¤2.0 |
¤1.8 |
â¤2.0 |
|
الاستقطاب |
أفقي + عمودي |
||||
|
العزل (ديسيبل) |
¥10 |
¥11 |
¥12 |
¥20 |
¥24 |
|
نسبة الأمام إلى الخلف (ديسيبل) |
¥7 |
¥8 |
¥10 |
¥13 |
¥10 |
|
PIM، الدرجة الثالثة، 2x20 واط (ديسيبل) |
¤-140 | -150 | -153 |
||||
|
عرض الشعاع الأفقي |
100° |
98° |
90° |
65° |
45° |
|
عرض الشعاع العمودي |
83° |
80 درجة |
78° |
60° |
38° |
|
مقاومة الإدخال |
50 Ω |
||||
|
الحد الأقصى. مدخلات الطاقة |
50 واط |
||||
|
الموصل |
2xN | 4.3-10 أنثى |
||||
|
أفقي |
 |
 |
 |
|
عمودي |
 |
 |
 |
|
|
700-960 ميجا هرتز |
1710-2690 ميجا هرتز |
3300-3950 ميجا هرتز |
التطبيق
