نظرة عامة على المنتج
ال MHC-727-21-DF-160 هو موصل هجين متخصص ثنائي المدخلات أحادي المخرج، مصمم لدمج الإشارات عالي الأداء في متلازمة القولون العصبي ومتلازمة خلل الحركة. البنى التحتية. تعمل عبر 790-2690 ميجاهرتز بفضل نطاقها الواسع، تسمح هذه التقنية بدمج مصدرين مستقلين للإشارة بكفاءة عالية مع عزل ممتاز للمنافذ وأقل قدر من التداخل. كما تتميز بتصنيف PIM منخفض للغاية. ≤-160 ديسيبل طاقة عالية موصلات DIN 7/16 و IP65 بفضل غلافه المتين، يُعد هذا الموصل مكونًا أساسيًا لأنظمة النقل المتعددة التي تتطلب موثوقية طويلة الأمد في البيئات الداخلية والخارجية على حد سواء.
المواصفات الفنية والميكانيكية
| عنصر المعلمة | تفاصيل المواصفات |
|---|---|
| رقم الموديل | MHC-727-21-DF-160 |
| نطاق التردد | 790-2690 ميجاهرتز |
| اقتران | ≤ 3.2 ± 0.5 ديسيبل |
| فقد الإدخال | ≤ 0.5 ديسيبل |
| عزل المنافذ | ≥ 23 ديسيبل |
| نسبة الموجة المرتدة | ≤ 1.3 |
| 3rd PIM (dBc @ 2*43dBm) | ≤ -160 ديسيبل |
| متوسط القدرة | 150 واط (لكل منفذ) |
| المعاوقة الاسمية | 50 أوم |
| نوع الموصل | 3 * 7/16 DIN-أنثى |
| درجة حرارة التشغيل | من -35 درجة مئوية إلى +65 درجة مئوية |
| التصنيف البيئي | للاستخدام الداخلي والخارجي (IP65) |
| أبعاد | 200 × 200 × 103 مم |
| الرطوبة النسبية | 5%-95% |
الأسئلة الشائعة
- س1: لماذا يتم استخدام موصل هجين 2-in 1-out بدلاً من مقسم الطاقة القياسي؟
- ج: على عكس مقسم الطاقة، وصلة هجينة 2x1 يوفر عزلاً عالياً بين منفذي الإدخال. وهذا يمنع انعكاس الإشارة والتداخل بين مصادر الإشارة المختلفة (مثل محطتي قاعدة منفصلتين)، مما يضمن تشغيل كلا جهازي الإرسال بأمان وكفاءة.
- س2: ماذا يعني تصنيف PIM -160 ديسيبل؟ ما هو تأثير ذلك على جودة شبكتي؟
- أ: أ تصنيف PIM -160 ديسيبل يشير ذلك إلى انخفاض التداخل السلبي بشكل كبير. في شبكات LTE و5G ذات حركة البيانات العالية، يُعد انخفاض التداخل السلبي أمرًا بالغ الأهمية للحفاظ على نسبة إشارة إلى ضوضاء عالية، مما يؤثر بشكل مباشر على سرعات بيانات الهاتف المحمول ووضوح المكالمات الصوتية.
- س3: ما مقدار الطاقة المفقودة فعلياً عند دمج الإشارات من خلال هذا الموصل؟
- ج: في الموصل الهجين 2x1، يوجد أمر متأصل فقدان الاقتران بمقدار 3 ديسيبل لأن الطاقة تُقسّم بين منفذ الإخراج والإنهاء الداخلي. ومع ذلك، يتميز نموذجنا بانخفاض تبديد الطاقة بشكل كبير. فقد الإدخال ≤ 0.5 ديسيبل مما يضمن أقصى كفاءة للإشارة تتجاوز الخسارة النظرية الناتجة عن الانقسام.
- س4: هل موصل DIN-Female مناسب للتطبيقات عالية الطاقة؟
- ج: نعم. الـ موصل DIN 7/16 يُعد هذا الجهاز المعيار الصناعي لأنظمة الترددات اللاسلكية عالية الطاقة. توفر مساحة سطح التلامس الكبيرة تبديدًا ممتازًا للحرارة وأداءً مستقرًا منخفضًا لتشوه التداخل السلبي، حتى عند التعامل مع متوسط طاقة 150 واط لكل منفذ من منافذ هذا الجهاز.
- س5: هل يمكنني تركيب هذا الموصل على سطح مبنى أو في منطقة ساحلية؟
- ج: بالتأكيد. مع تصنيف IP65 البيئي وبفضل نطاق درجة حرارة التشغيل الواسع من -35 درجة مئوية إلى +65 درجة مئوية، تم تصميم هذا الموصل لتحمل الظروف الخارجية القاسية، بما في ذلك الغبار والرطوبة وتقلبات درجات الحرارة.
الرسم الميكانيكي

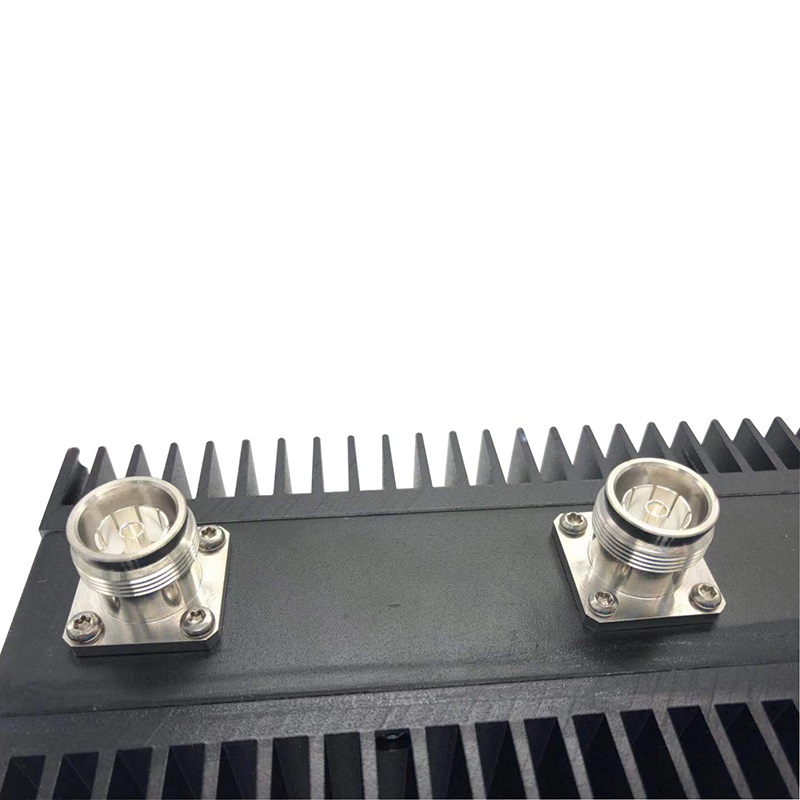

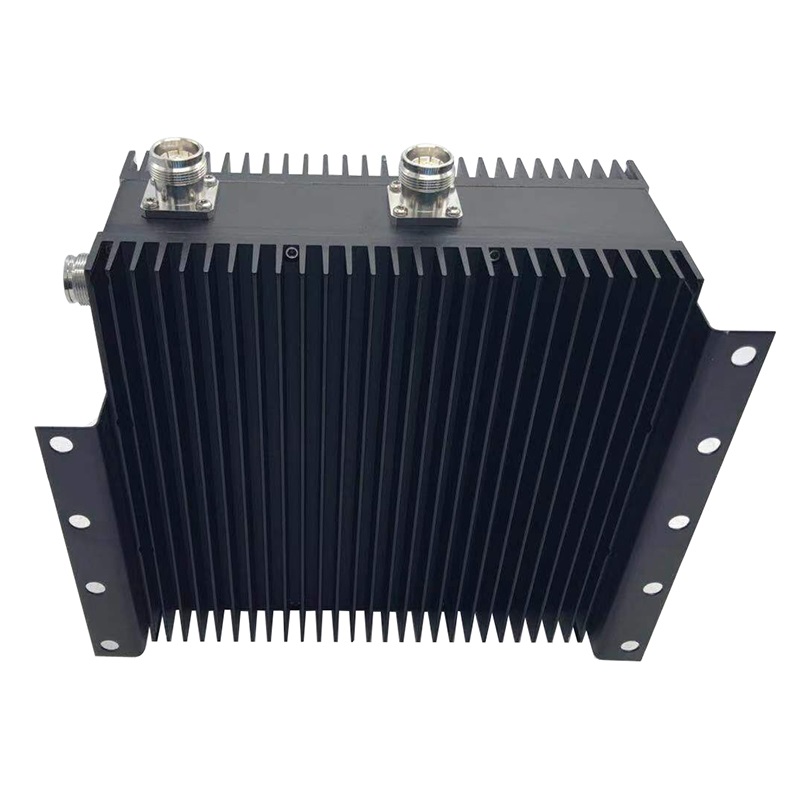

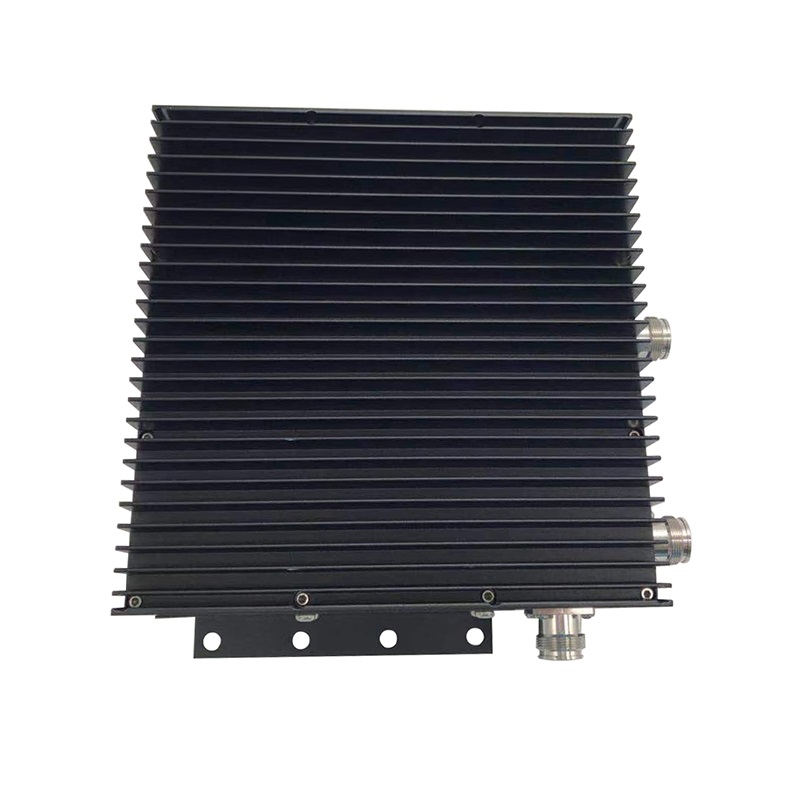

صور تفصيلية للمنتج
