نظرة عامة على المنتج
ال MNF-1820-155-N هو أداء عالي مرشح ترددات لاسلكية ثنائي النطاق بقدرة 200 واط مصمم لتوفير انتقائية وعزل فائقين في شبكات الجيل الثاني والثالث والرابع والخامس الحديثة. مصمم خصيصًا لـ 1885-1915 ميجاهرتز و2010-2025 ميجاهرتز نطاقات التردد، فهي فعالة يُخفف هذا النظام من التداخل عن طريق تحسين انتقائية الإدخال لأجهزة الاستقبال وزيادة العزل بين أجهزة الإرسال المتقاربة. IP67 تصنيف مقاوم للعوامل الجوية ومنخفض للغاية التداخل السلبي (-155 ديسيبل) يُعد هذا المرشح حلاً مثالياً لكل من الأنظمة الداخلية عالية السعة وبيئات محطات القاعدة الخارجية الوعرة.
المواصفات الفنية والميكانيكية
| عنصر المعلمة | تفاصيل المواصفات |
|---|---|
| رقم الموديل | MNF-1820-155-N |
| نطاق تمرير النطاق | 1885-1915 ميجاهرتز و2010-2025 ميجاهرتز |
| فقد الإدخال | ≤ 1.2 ديسيبل |
| نسبة الموجة المرتدة | ≤ 1.30 |
| التداخل السلبي (PIM) | ≤ -155 ديسيبل عند 2 × 43 ديسيبل |
| متوسط قدرة التحمل | 200 واط |
| مقاومة | 50 أوم |
| نوع الموصل | أنثى (قياسية) |
| أبعاد | 333 * 310 * 82 مم (باستثناء الأقواس) |
| التصنيف البيئي | مقاوم للماء والغبار بمعيار IP67 للاستخدام الداخلي والخارجي |
ملاحظة: يمكن تخصيص نطاقات التردد ومواصفات توهين نطاق الإيقاف بالكامل وفقًا لمتطلبات المشروع. يمكن لفريقنا الهندسي تقديم حلول لمختلف مستويات الطاقة وأنواع الموصلات.
خدماتنا المهنية
- تصميم مرشح ترددات لاسلكية مخصص لسيناريوهات التواجد المشترك المعقدة بين عدة مشغلين.
- تصنيع المعدات الأصلية (OEM) وتصنيع التصميم الأصلي (ODM) مع التركيز على الموثوقية العالية وأداء PIM المنخفض.
- دعم فني على مدار الساعة طوال أيام الأسبوع لتحليل تداخل الشبكة وهندسة الحلول.
- النماذج الأولية السريعة واختبارات مراقبة الجودة الصارمة تضمن الامتثال لمعايير الاتصالات العالمية.
الأسئلة الشائعة
- س1: كيف يساعد هذا المرشح عندما يتم تركيب الهوائيات بالقرب من بعضها البعض؟
- ج: عندما تتواجد الهوائيات في نفس الموقع، يمكن للإشارات الصادرة من جهاز إرسال واحد أن تقلل من حساسية جهاز الاستقبال القريب. هذا مرشح ترددات لاسلكية بقدرة 200 واط يوفر رفضًا عاليًا خارج النطاق، مما يؤدي فعليًا إلى "تنظيف" الإشارة وتوفير العزل اللازم لمنع التداخل والضوضاء في النظام.
- س2: ما أهمية تصنيف IP67 لهذا الطراز؟
- أ: الـ تصنيف IP67 يضمن هذا النظام أن يكون الفلتر محكم الإغلاق تمامًا ضد الغبار، وأن يتحمل الغمر في الماء حتى عمق متر واحد. وهذا يجعله مثاليًا للتركيبات الخارجية على أسطح المنازل حيث يتعرض للأمطار الغزيرة والرطوبة والغبار.
- س3: هل يمكن لهذا المرشح التعامل مع الطاقة العالية لمحطات قاعدة الجيل الخامس؟
- ج: نعم، مع 200 واط بفضل قدرتها المتوسطة على معالجة الطاقة، تم تصميمها لإدارة مستويات الطاقة العالية الموجودة في محطات القاعدة الكبيرة وعقد DAS عالية الطاقة دون تدهور حراري.
- س4: هل يؤدي انخفاض مستوى PIM إلى -155 ديسيبل إلى تحسين إنتاجية البيانات؟
- ج: بالتأكيد. التداخل السلبي (PIM) يُحدث هذا النوع من التشويش ضوضاءً خلفيةً تتداخل مع إشارة الإرسال. ومن خلال الحفاظ على مستوى التشويش السلبي عند ≤ -155 ديسيبل، يضمن المرشح نسبة إشارة إلى ضوضاء أعلى، مما يؤدي مباشرةً إلى اتصالات أكثر استقرارًا ومعدل نقل بيانات أعلى لمستخدمي الأجهزة المحمولة.

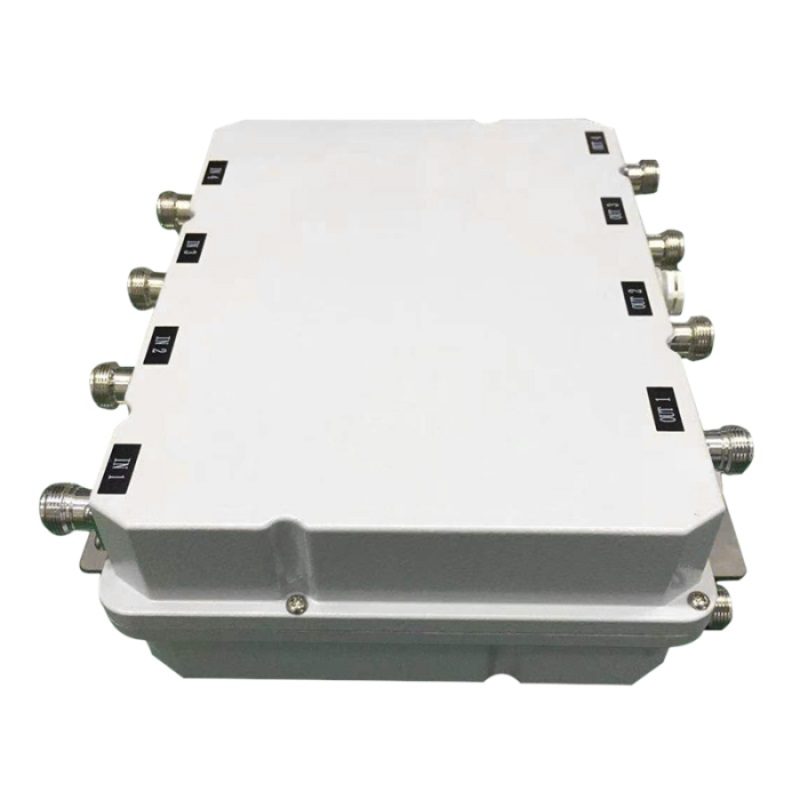

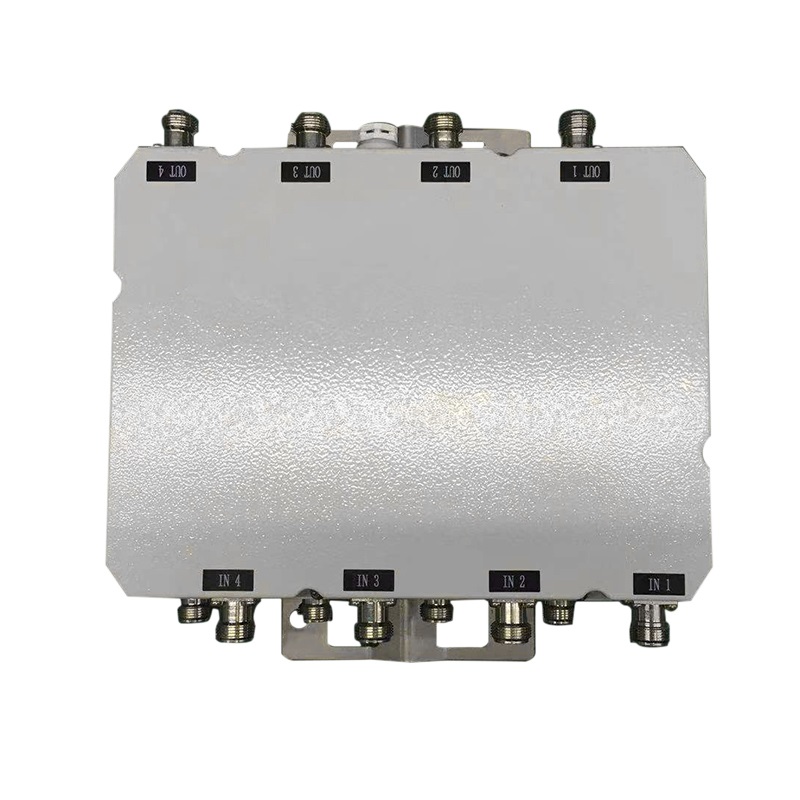

الصور الميكانيكية
