نظرة عامة على المنتج وميزاته
ال MDL-10-727-160-NEXM هو عالي الدقة حمل إنهاء منخفض التشويه التداخلي 10 واط مصممة خصيصًا لبيئات الاتصالات عالية الكثافة. تعمل ضمن 617-2700 ميجاهرتز يتميز هذا الجهاز بنطاق تردد واسع، كما يوفر تصنيفًا استثنائيًا للتشويه البيني السلبي (PIM) -160 ديسيبل مجهزة بأحدث التقنيات NEX 10-ذكر يوفر هذا الموصل، وهو عبارة عن حمل وهمي، حلاً قويًا وصغير الحجم ومنخفض التداخل لإنهاء منافذ الترددات اللاسلكية غير المستخدمة في DAS والخلايا الصغيرة والبنية التحتية لشبكات الجيل الخامس.
المواصفات الفنية والميكانيكية
| عنصر المعلمة | تفاصيل المواصفات |
|---|---|
| رقم الموديل | MDL-10-727-160-NEXM |
| نطاق التردد | 617 - 2700 ميجاهرتز |
| نسبة الموجة المرتدة | ≤ 1.25 |
| متوسط القدرة | 10 واط |
| مقاومة | 50 أوم |
| PIM (الرتبة الثالثة) | ≤ -160 ديسيبل عند 2 × 37 ديسيبل ميلي واط |
| نوع الموصل | NEX 10-ذكر |
| لون | أسود |
| درجة حرارة التشغيل | من -30 درجة مئوية إلى +65 درجة مئوية |
| الحجم (مم) | ø30 * 80 مم (باستثناء الموصل) |
الأسئلة والأجوبة المتكررة
- س1: ما هي الميزة الرئيسية لموصل NEX 10 في هذا الحمل الترددي اللاسلكي؟
- ج: تم تصميم موصل NEX 10 للتطبيقات المدمجة والخلايا الصغيرة. يوفر استقرارًا ممتازًا لتشويه التداخل السلبي (PIM) وهو أصغر بكثير من موصلات 7/16 DIN التقليدية أو 4.3-10، مما يسمح بكثافة أعلى في معدات الاتصالات الحديثة.
- س2: لماذا يكون مستوى PIM المنخفض البالغ -160 ديسيبل ضروريًا لحمل 10 واط؟
- ج: حتى عند مستويات طاقة منخفضة مثل 10 واط، يمكن أن يتسبب التداخل السلبي (PIM) في حدوث تداخل يؤدي إلى تدهور أداء الشبكة. ويضمن تصنيف -160 ديسيبل أن يظل حمل الإنهاء "غير مرئي" للنظام، مما يحافظ على جودة الإشارة ومعدل نقل البيانات.
- س3: هل يمكن لحمل الإنهاء هذا أن يدعم تردد 600 ميجاهرتز (النطاق 71)؟
- ج: نعم، إنه يغطي نطاق 617-2700 ميجاهرتز، والذي يشمل على وجه التحديد طيف 600 ميجاهرتز المستخدم في عمليات نشر 5G و LTE، مما يوفر دعمًا أساسيًا لتغطية النطاق المنخفض.
- س4: هل هذا الحمل بقدرة 10 واط مناسب للاستخدام الخارجي؟
- ج: يتميز هذا الجهاز بنطاق درجة حرارة تشغيل يتراوح بين -30 درجة مئوية و+65 درجة مئوية، بالإضافة إلى هيكل أسود متين، مما يجعله مصممًا ليدوم طويلًا. مع ذلك، في حال تعرضه المباشر للمطر في الهواء الطلق، نوصي بالتأكد من إحكام إغلاق وصلة التوصيل ضد العوامل الجوية.
- س5: كيف يفيد حجم هذا الحمل في تكامل النظام؟
- ج: يبلغ قياسها 30 × 80 مم فقط، مما يسمح للمهندسين بإنهاء المنافذ في المساحات الضيقة، مثل داخل حاويات الخلايا الصغيرة أو رفوف رأس DAS الكثيفة، حيث تكون الأحمال القياسية عالية الطاقة ضخمة للغاية.

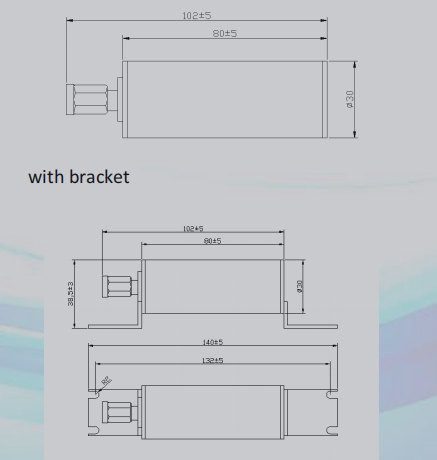

الرسم الميكانيكي
